基于北斗定位技术的铁路基础设施监测系统设计与应用

马昆; 周子健; 朱攀峰

doi:10.3969/j.issn.1005-8451.2023.01.07

基于北斗定位技术的铁路基础设施监测系统设计与应用

1.
中国铁路北京局集团有限公司　衡水车务段，衡水　053000
2.
中国铁道科学研究院集团有限公司　电子计算技术研究所，北京　100081

基金项目: 国家自然科学基金项目（62027809）；中国铁路总公司科技研究开发计划课题（P2018G051）；中国铁道科学研究院集团有限公司电子计算技术研究所研发项目（DZYF21-22）

详细信息

作者简介:
马　昆，工程师

周子健，研究实习员

中图分类号: U2 : TP39
计量
- 文章访问数: 207
- HTML全文浏览量: 62
- PDF下载量: 59
出版历程
- 收稿日期: 2022-06-30
- 刊出日期: 2023-02-02

Railway infrastructure monitoring system based on Beidou positioning technology

1.
Hengshui Train Operation Depot, China Railway Beijing Group Co. Ltd., Hengshui　053000, China
2.
Institute of Computing Technologies, China Academy of Railway Sciences Corporation Limited, Beijing　100081, China

摘要

摘要: 近年来，为保障铁路运输安全，利用北斗高精度定位技术的铁路基础设施位移监测方法得到了广泛研究。文章介绍了北斗高精度监测的原理，详细阐述了基于北斗定位技术的铁路基础设施监测系统的架构、功能和接口设计，并通过现场监测数据对该系统的功能进行了验证，验证结果表明，该系统能够实现毫米级的监测精度，可为铁路基础设施位移监测提供技术支撑。
- 运输安全 /
- 铁路基础设施 /
- 北斗卫星导航系统 /
- 位移监测 /
- 巡检意见
Abstract: In recent years, in order to ensure the safety of railway transportation, the displacement monitoring method of railway infrastructure using Beidou high-precision positioning technology has been widely studied. This paper introduced the principle of Beidou high-precision monitoring, expounded in detail the architecture, function and interface design of the railway infrastructure monitoring system based on Beidou positioning technology, and verified the function of the system through on-site monitoring data. The results show that the system can achieve millimeter level monitoring accuracy, and can provide technical support for railway infrastructure displacement monitoring.
- transportation safety /
- railway infrastructure /
- BeiDou Satellite Navigation System(BDS) /
- displacement monitoring /
- patrol inspection comments

HTML全文

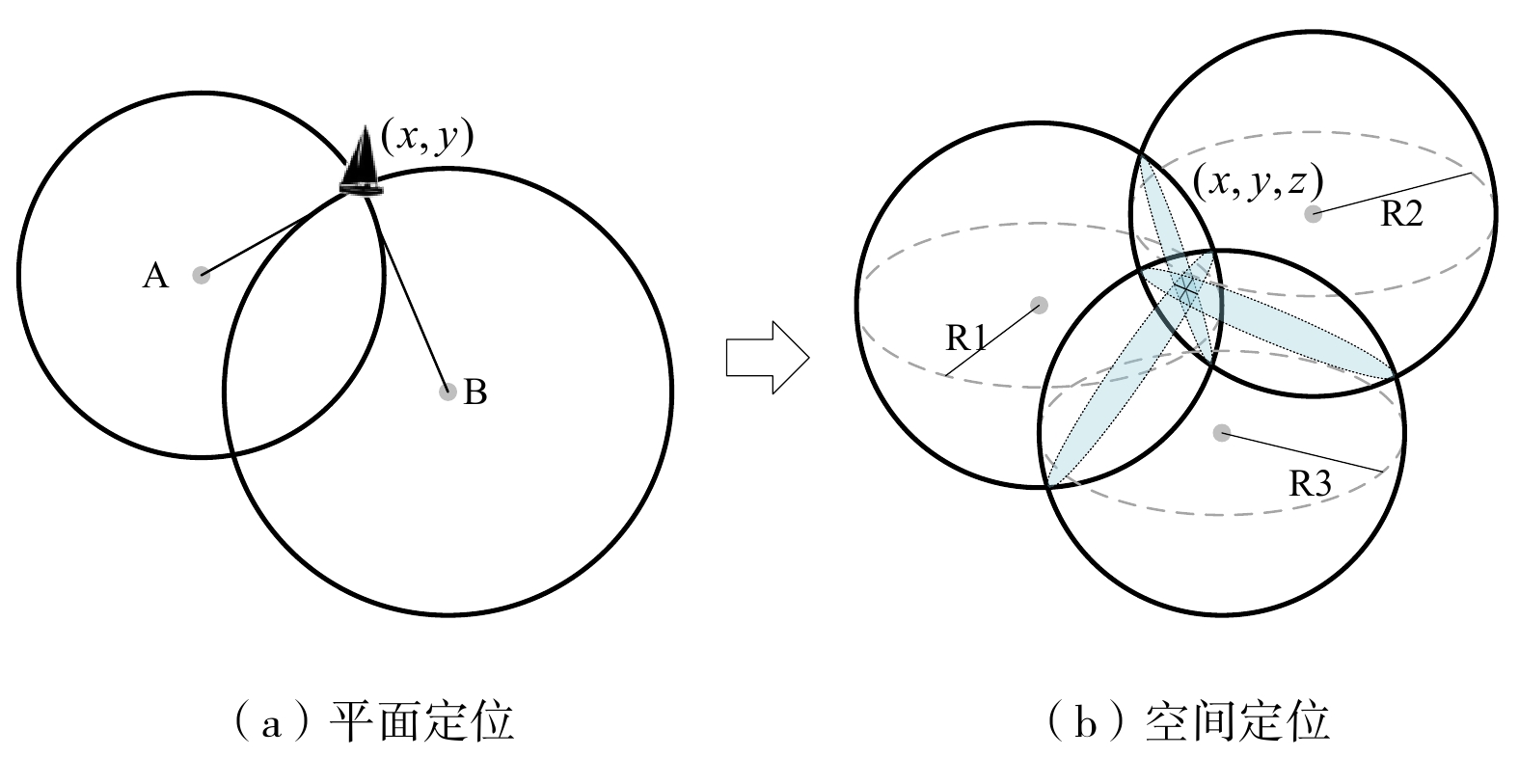

图 1 平面定位与空间定位

下载: 全尺寸图片幻灯片

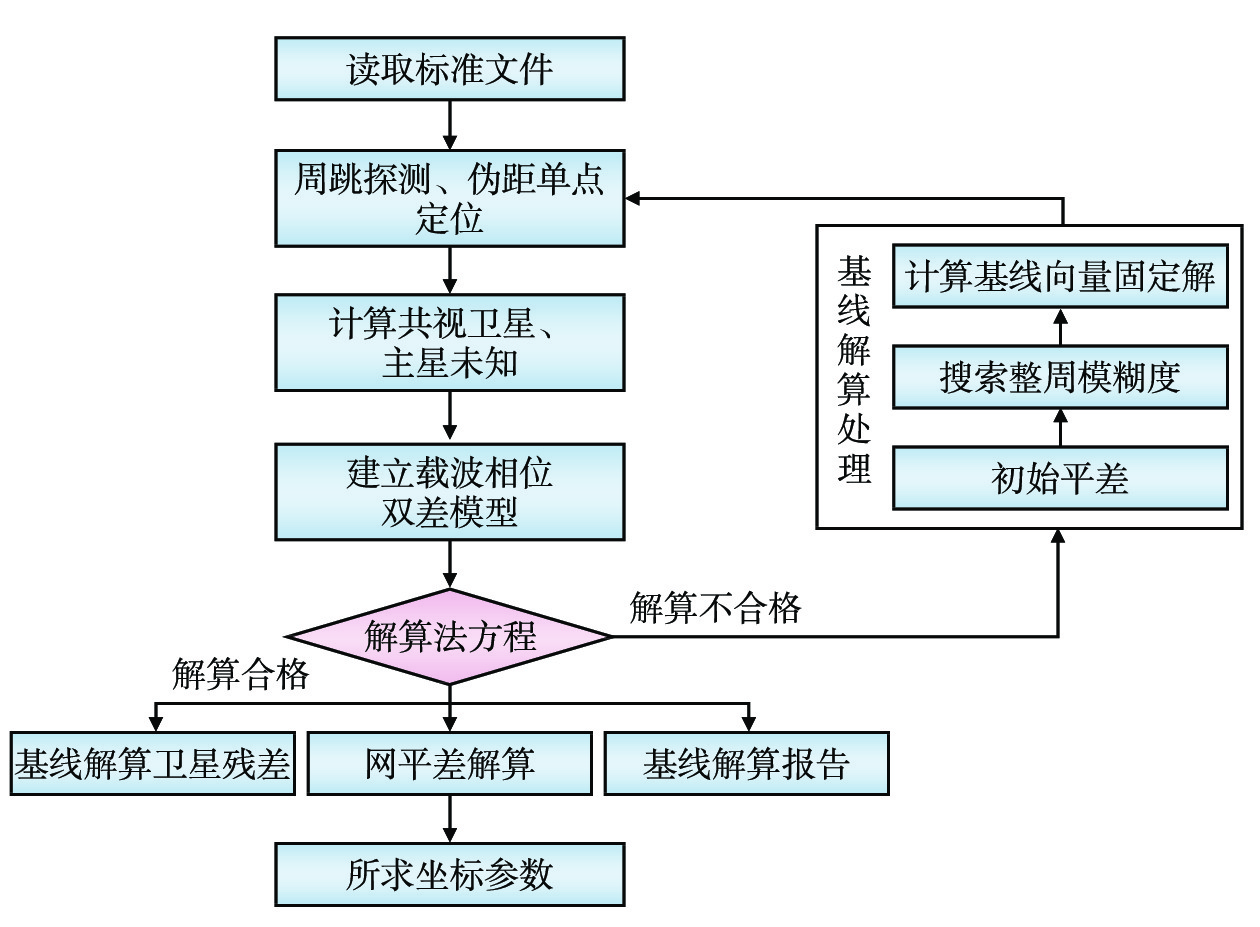

图 2 基于双差载波相位的基线解算流程

下载: 全尺寸图片幻灯片

图 3 基于北斗的铁路基础设施监测系统架构

下载: 全尺寸图片幻灯片

图 4 铁路高路堤边坡各监测点位移量变化

下载: 全尺寸图片幻灯片

图 5 铁路隧道仰坡各监测点位移量变化

下载: 全尺寸图片幻灯片

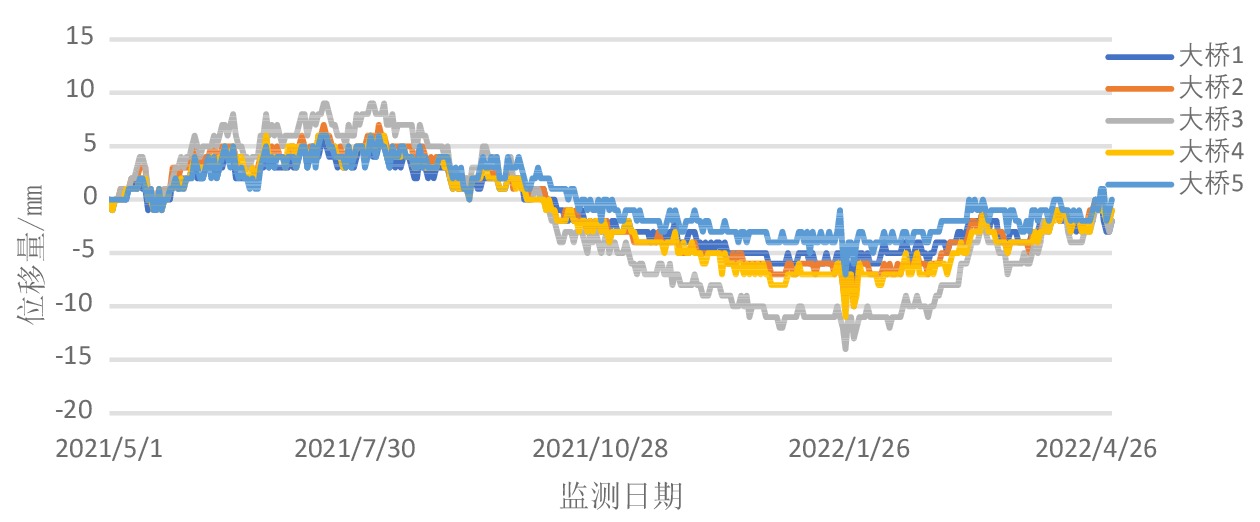

图 6 铁路桥梁各监测点位移量变化

下载: 全尺寸图片幻灯片

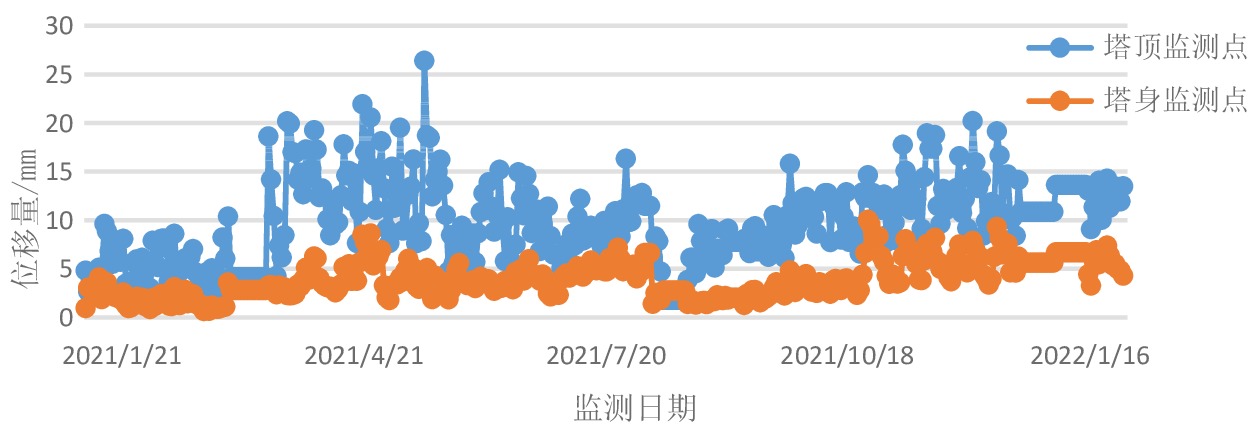

图 7 基站通信铁塔各监测点位移量变化

下载: 全尺寸图片幻灯片

表 1 监测对象形变/位移趋势及巡检建议

监测对象	形变/沉降趋势	巡检建议
高路堤边坡	存在明显沉降位移趋势，监测到最大沉降约10 mm，平均沉降约8 mm	按相关规定，对该工点进行检查，加固。
隧道仰坡	未监测到明显沉降趋势	按相关规定，定期巡检该工点，建议关注5号、8号监测点环境
桥梁	未监测到明显形变趋势	按相关规定，定期巡检该工点
基站通信铁塔	未监测到明显倾斜趋势	按相关规定，定期巡检该工点

下载: 导出CSV

参考文献(11)

[1]	王文文,李勇,韩征,等. 从T179次列车脱轨事故浅谈构建重大线性工程地质安全监测预警体系 [J]. 城市地质,2020,15(2):137-140. DOI: 10.3969/j.issn.1007-1903.2020.02.003
[2]	段良伟. 京广高铁某路基变形成因与治理研究[D]. 南昌: 华东交通大学, 2021.
[3]	刘艳亮,张海平,徐彦田,等. 全球卫星导航系统的现状与进展 [J]. 导航定位学报,2019,7(1):18-21,27. DOI: 10.16547/j.cnki.10-1096.20190103
[4]	王剑,周子健,姜维,等. GPS/BDS联合解算的列车高精度实时定位方法 [J]. 交通运输工程学报,2021,21(5):286-296. DOI: 10.19818/j.cnki.1671-1637.2021.05.024
[5]	秦健. 基于北斗的铁路施工作业人员和车辆安全预警防护系统方案研究 [J]. 铁路计算机应用,2017,26(9):11-14. DOI: 10.3969/j.issn.1005-8451.2017.09.003
[6]	刘洋. EMD在北斗桥梁变形监测数据中的应用研究 [J]. 测绘与空间地理信息,2022,45(1):189-191,197. DOI: 10.3969/j.issn.1672-5867.2022.01.048
[7]	路志远,潘佩芬,白雪娇,等. 铁路基础设施位移数据预测模型研究 [J]. 铁路计算机应用,2022,31(3):12-18.
[8]	Peng X Q, Gao J X, Wang J. Research of the coordinate conversion between WGS84 and CGCS2000 [J]. Journal of Geodesy and Geodynamics, 2015, 35(2): 219-221.
[9]	Opromolla R, Russo F, Fasano G, et al. Safe trajectory design and pose estimation for target monitoring in GEO [J]. Journal of Space Safety Engineering, 2019, 6(3): 188-196. DOI: 10.1016/j.jsse.2019.07.001
[10]	陈树新. GPS整周模糊度动态确定的算法及性能研究[D]. 西安: 西北工业大学, 2002.
[11]	祝会忠,李军,徐爱功,等. 灾害应急环境下智能终端高精度北斗增强定位方法 [J]. 武汉大学学报·信息科学版,2020,45(8):1155-1167. DOI: 10.13203/j.whugis20200123
