高速铁路全域范围全要素时空信息组织模型设计研究

王遥遥, 李聪旭, 封博卿, 崔梦真

王遥遥, 李聪旭, 封博卿, 崔梦真. 高速铁路全域范围全要素时空信息组织模型设计研究[J]. 铁路计算机应用, 2021, 30(7): 72-75.
引用本文: 王遥遥, 李聪旭, 封博卿, 崔梦真. 高速铁路全域范围全要素时空信息组织模型设计研究[J]. 铁路计算机应用, 2021, 30(7): 72-75.
WANG Yaoyao, LI Congxu, FENG Boqing, CUI Mengzhen. Spatial-temporal information organization model with all elements in whole domain for high-speed railway[J]. Railway Computer Application, 2021, 30(7): 72-75.
Citation: WANG Yaoyao, LI Congxu, FENG Boqing, CUI Mengzhen. Spatial-temporal information organization model with all elements in whole domain for high-speed railway[J]. Railway Computer Application, 2021, 30(7): 72-75.

高速铁路全域范围全要素时空信息组织模型设计研究

基金项目: 国家重点研发计划项目(2020YFF0304104)
详细信息
    作者简介:

    王遥遥,研究实习员

    李聪旭,助理研究员

  • 中图分类号: U238 : U298.1 : TP39

Spatial-temporal information organization model with all elements in whole domain for high-speed railway

  • 摘要: 针对高速铁路工程结构的复杂性、专业协同的系统性、运营安全的高可靠性特征,从高速铁路时空信息安全保障方面出发,以唯一时空基准为主线,将不同时空信息进行关联,形成高速铁路全域范围、全要素时空信息的高效组织模型,实现高速铁路各专业、各领域海量时空信息的有效组织;利用地理信息系统(GIS,Geographic Information System)可视化技术、空间分析技术和大数据实时动态渲染技术,实现高速铁路不同时空信息及其组织关系的实时动态可视化展示,为高速铁路运营安全态势的自主预测及预警提供辅助决策及空间信息技术支撑。
    Abstract: In view of the complexity of high-speed railway engineering structure, the systematicness of professional collaboration and the high reliability of operation safety, this paper studied the spatial-temporal information data organization model with all elements in whole domain for high-speed railway from the aspect of high-speed railway spatial-temporal information security. Taking the unique spatial-temporal benchmark as the main line, the paper associated different spatial-temporal information to form an efficient organization model of high-speed railway spatial-temporal information with all elements in the whole domain, so as to implement the effective organization of massive spatial-temporal information in various specialties and fields of high-speed railway; By using GIS (Geographic Information System) visualization technology, spatial analysis technology and big data real-time dynamic rendering technology, it was realized the real-time dynamic visualization display of different spatial-temporal information and organization relationship of high-speed railway, which provided auxiliary decision-making and spatial information technology support for independent prediction and early warning of high-speed railway operation safety situation.
  • 我国在高速铁路安全运营保障方面已构建了较为完备的体系,如运营管理、风险防控和隐患排查治理等,为高速铁路的安全性提供保障[1]。随着我国高速铁路规模的不断扩大,对运营安全也提出了更高的要求。卫星导航定位、遥感、网络地理信息等技术的蓬勃发展,产生了类型多样且丰富的铁路时空信息,具有多源、海量、多时相等特点。研究如何有效组织这些时空信息,对高速铁路运营安全保障和智能高速铁路发展[2]具有促进作用。

    封博卿等人[3]基于时空大数据,利用地理信息技术、时空聚合方法等,构建一种基于地理信息的全维度、多层次的鸟巢病害分析流程,补强接触网巡检,为提高接触网鸟巢病害处理能力和预测手段提供新的技术和方法;张孝勇等人[4]提出了动态时空数据模型服务化共享方案,在地面沉降时空数据模型和铁路应急时空数据模型之间建立服务化共享联系,并实现铁路应急救援。

    但这些多模态时空信息尚缺乏综合分析,而以空间分析和三维可视化为核心技术的地理信息系统(GIS,Geographic Information System)提供了研究地理实体要素的手段[5]。因此,本文从时间关系和空间关系出发,实现对高速铁路多模态时空信息的高效组织[6]。以唯一时空基准为主线,将不同时空信息进行关联,结合时空大数据分析与可视化展示技术[7],实现安全态势的自主预测,为我国高速铁路的智能、自主维修提供理论依据。

    时空信息指具有时间和空间维度的属性数据,现实世界中,80%以上的数据与地理位置有关,包括时间、空间、专题属性三维信息,具有多源、海量、更新快速的综合特点。高速铁路时空信息主要包括地理信息、高分辨率遥感影像、高精度卫星导航定位信息、铁路专业检测监测数据。

    主要指国家发布的基础地理信息、铁路专业公用地理信息、铁路专业专用地理信息,可获取各省市的行政区边界信息,高速铁路的线路、轨道、桥梁、隧道、车站等基础设备设施的空间位置、里程及属性信息。

    高分辨率遥感影像的数据分辨率可达米级或亚米级,目前国内已投入使用的高分辨率卫星有高分1~6号系统卫星、资源系列卫星、环境系列卫星、高景1号、天绘卫星、实践9号等。国外的高分辨率卫星有Worldview[8]系列卫星、GeoEye[9]系列卫星、Quickbird卫星、Ikonos卫星、Planet系列卫星等。利用高分辨率遥感影像可以监测高速铁路全线周边地物状态及安全隐患,为排除高速铁路沿线周边地物安全隐患提供有效的时空信息。

    目前,我国北斗高精度卫星导航系统[10]已全面建成,是为全球用户提供全天候、全天时、高精度定位、导航和授时服务的国家重要空间基础设施。北斗高精度卫星导航系统可为铁路行业领域应用提供高精度定位、短报文、授时等应用,获取车辆、人员与设备的高精度空间位置信息。通过从高速铁路沿线安装的高精度卫星导航定位终端获取差分数据,经过高精度解算算法获取定位终端的高精度位置信息,并对高速铁路各专业系统设备进行时间源的统一,确保高精度实时动态位置数据获取的精准度。实时动态位置数据主要指高速铁路作业人、运行车辆等实时动态的位置信息,包括经纬度、里程信息、线路行别等。

    铁路专业检测监测数据主要有基础设施的动态检测数据、静态检测数据、养护维修数据等,可提供高速铁路沿线的轨道、道岔、桥梁、钢轨等基础设施的空间位置、几何形状变化、养护维修等信息,及基础设施的安全状态、对列车安全行车的影响程度,是关联高铁运营安全分析的基础。

    将高速铁路检测监测数据与地理信息之间建立关系,可实现对铁路沿线病害位置在地图上的快速、准确、精确定位。建立高速铁路检测监测数据与遥感影像的空间关系,查看病害位置周边的环境情况,分析铁路外部环境变化对病害发生位置的影响。

    通过对多时相、高分辨率遥感影像进行变化检测,可对铁路用地范围内地物的变化情况进行大范围监测,从而降低周边环境对列车安全行车的威胁。

    通过高精度卫星导航定位信息可获取列车的空间位置,将列车的空间位置叠加在地理信息上,可对列车在地图中的位置进行实时监控。将列车的空间位置叠加在遥感影像上,可在列车运行过程中,查看列车所处位置的铁路外部环境情况。

    基于统一时空基准,建立高速铁路基础地理信息、高分辨率遥感影像、高精度卫星导航定位信息和基础设施检测监测数据内部及数据之间的关联关系。将基础地理信息作为底图,叠加高分辨率遥感影像变化检测结果、高精度列车位置、基础设施安全状态数据,形成高速铁路时空信息安全“一张图”。在这“一张图”上进行高速铁路时空信息安全分析。通过高分辨率遥感影像变化检测对高速铁路沿线周边大范围的安全隐患地物进行分析,通过基础设施检测监测数据分析基础设施几何形状大小和空间位置变化与其安全状态、养护维修之间的关系,进而分析基础设施的几何形状和空间位置变化对高速铁路运营安全的影响范围。通过对高速铁路沿线外部环境安全隐患与内部基础设施安全状态进行直观、可视化展示,为列车安全运营提供基础保障。

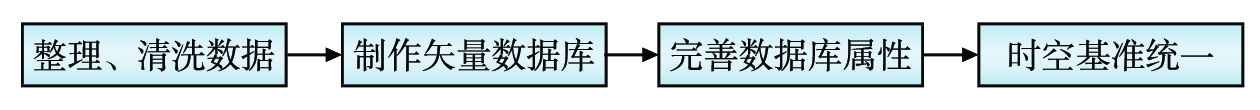

    在对高速铁路沿线的基础地理信息、高分辨率遥感影像、高精度卫星导航定位信息、铁路专业检测监测数据等多模态时空信息进行分析之前,需对其进行一些预处理操作,具体流程如图1所示。

    图  1  多模态时空信息预处理流程

    (1)整理、清洗数据

    将原始数据按照空间数据标准格式进行整理,数据须包含里程信息。随后清洗数据,即纠正错误数据,补全不完整数据,去除重复数据等。

    (2)制作矢量数据库

    利用ArcGIS软件生成点线面矢量数据,将点线面数据图层进行合并,导出gdb或mdb格式的数据库文件,从而形成矢量数据库。

    (3)完善数据库属性

    完善矢量数据库内图层的属性信息,包括名称、长度、面积等。

    (4)时空基准统一

    通过投影变换将原图投影下的矢量数据转换为地理坐标或指定投影下的数据,利用地图配准,将存在偏差的坐标位置配准到准确位置,从而确保多源时空信息的时空基准统一。

    基于统一的时空基准,将铁路地理信息地图、遥感影像、列车位置、检测监测数据进行有效组织。实现地图在线定位、周边环境监测、关联关系分析功能,如图2所示。

    图  2  高速铁路多模态时空信息组织方式

    (1)地图在线定位

    在地图上直观展示病害位置与列车位置。针对每条病害数据均可快速定位其在地图上的位置;将列车的实时位置在地图上进行直观展示,可在线监控列车行驶位置与行驶路线。

    (2)周边环境监测

    针对铁路沿线的每个病害位置与列车位置,均可快速查找并定位其在遥感影像上所对应的点,展示病害点及列车所处位置周边的建筑物、植被、废弃物等地物情况。

    (3)关联关系分析

    根据时空信息之间的空间关系和时间关系,进行铁路基础设施内部及各设施之间的关联与变化分析。在基础设施内部,分析设施的历史数据与变化特征,进而得出变化趋势;在基础设施之间,筛选设施影响范围内的其他设施,分析设施与设施间的拓扑关系,包括包含关系、邻接关系、关联关系。同时,也可设置某一缓冲区,对缓冲区内的基础设施进行分析。

    本文通过分析高速铁路全域范围的基础地理信息、高分辨率遥感影像、高精度卫星导航定位信息、铁路专业检测监测数据的多模态时空信息之间的空间、时间关系,建立多模态时空信息数据组织模型。同时,在“一张图”上实现高速铁路多模态时空信息的一体化集成展示,可为高速铁路运营安全保障提供直观、可视化的在线监控手段,为高速铁路运营安全提供技术支撑。

  • 图  1   多模态时空信息预处理流程

    图  2   高速铁路多模态时空信息组织方式

  • [1] 马 啸,韩宝明. 高速铁路安全性影响因素分析及对策 [J]. 铁道运输与经济,2018,40(4):64-68.
    [2] 王同军. 智能铁路总体架构与发展展望 [J]. 铁路计算机应用,2018,27(7):1-8. DOI: 10.3969/j.issn.1005-8451.2018.07.003
    [3] 封博卿,李 平,杨连报. 基于时空大数据的高速铁路接触网鸟巢病害分析 [J]. 中国铁路,2017(1):29-34.
    [4] 张孝勇,霍 亮,沈 涛,等. 动态时空数据模型服务化共享方法研究 [J]. 测绘科学,2020(12):161-167, 190.
    [5] 郝 蕊,王辉麟,卢文龙,等. GIS-BIM在铁路工程建设管理中的应用研究 [J]. 铁路计算机应用,2018,27(4):46-50. DOI: 10.3969/j.issn.1005-8451.2018.04.011
    [6] 朱 庆,朱 军,黄华平,等. 实景三维空间信息平台与数字孪生川藏铁路 [J]. 高速铁路技术,2020,11(2):46-53.
    [7] 羌 鹏. AIS船舶时空大数据分析和可视化技术研究[D]. 大连: 大连海事大学, 2020.
    [8]

    Bei Y, Tian S, Ge J, et al. Assessment of WorldView-3 Data for Lithological Mapping [J]. Remote Sensing, 2017, 9(11): 1132. DOI: 10.3390/rs9111132

    [9]

    Aguilar M A, SaldanaMaría del Mar, Aguilar F J. Assessing geometric accuracy of the orthorectification process from GeoEye-1 and WorldView-2 panchromatic images [J]. International Journal of Applied Earth Observation & Geoinformation, 2013(21): 427-435.

    [10] 杨美皓,潘佩芬. 基于北斗的铁路作业人员安全监控系统研究 [J]. 中国安全科学学报,2019(S2):168-173.
