京沪高铁能源管控系统的设计与实现

古文超, 杨辉, 孙瑞海, 胡晓磊

古文超, 杨辉, 孙瑞海, 胡晓磊. 京沪高铁能源管控系统的设计与实现[J]. 铁路计算机应用, 2025, 34(2): 59-63. DOI: 10.3969/j.issn.1005-8451.2025.02.11
引用本文: 古文超, 杨辉, 孙瑞海, 胡晓磊. 京沪高铁能源管控系统的设计与实现[J]. 铁路计算机应用, 2025, 34(2): 59-63. DOI: 10.3969/j.issn.1005-8451.2025.02.11
GU Wenchao, YANG Hui, SUN Ruihai, HU Xiaolei. Energy management and control system for Beijing-Shanghai high-speed railway[J]. Railway Computer Application, 2025, 34(2): 59-63. DOI: 10.3969/j.issn.1005-8451.2025.02.11
Citation: GU Wenchao, YANG Hui, SUN Ruihai, HU Xiaolei. Energy management and control system for Beijing-Shanghai high-speed railway[J]. Railway Computer Application, 2025, 34(2): 59-63. DOI: 10.3969/j.issn.1005-8451.2025.02.11

京沪高铁能源管控系统的设计与实现

基金项目: 京沪高速铁路股份有限公司科技研究项目(京沪科研-2022-18)
详细信息
    作者简介:

    古文超,工程师

    杨 辉,工程师

  • 中图分类号: F530.6 : TP39

Energy management and control system for Beijing-Shanghai high-speed railway

  • 摘要:

    针对北京—上海高速铁路(简称:京沪高铁)车站地理位置分散、能源运营成本高等问题,设计了一种能源管控系统。该系统采用“(电)源−(电)网−(负)荷−储(能)”调控及用电量预测等技术,实现了设备管理、能源追踪、“源−网−荷−储”调控和碳资产管理等功能。实际应用表明,该系统有效提升了能源管理的可视化程度和管理效能,为能源管理向低碳化、精细化、数字化及智能化转型提供了支撑。

    Abstract:

    This paper designed an energy management and control system to address the issues of dispersed geographical locations and high energy operating costs of stations on the Beijing-Shanghai high-speed railway. The system adopted technologies such as "Generation-Grid-Load-Storage" regulation and control and electricity consumption prediction to implement functions such as equipment management, energy tracking, "Generation-Grid-Load-Storage" regulation, and carbon asset management. Practical application has shown that the system effectively enhances the visualization and management efficiency of energy management, provides technical support for the transformation of energy management towards low-carbon, refined, digital, and intelligent.

  • 铁路工程是我国交通体系的重要组成部分,而铁路电力系统是保证铁路交通正常运行的基础。在铁路工程建设期间,存在供电、用电管理的问题[1],同时,铁路施工用电具有临时性、用电负荷曲线呈驼峰状、用电负荷分布不均匀的特点[2-4],因此,亟需建立一个可智能化管理并实时展示数据的信息化平台[5],以智能化技术进行施工供/用电的计量监控,为施工供/用电管理的决策提供支持[6]

    智能化的电力管理是铁路实现信息化的关键,也是提高工作效率、强化安全卡控的管理手段。目前,铁路工程项目在供/用电管理方面鲜有精细化、智能化的研究成果[7],因此,本文根据对铁路工程建设过程中施工供/用电管理需求的分析,构建了可采集、存储并自动分析施工供/用电各环节数据的铁路施工电力智能管理系统,从而实现电量电费的自动统计分析及电力数据的可视化展示。

    铁路施工电力智能管理系统业务需求包括以下4个方面:

    (1)自动获取并分析智能电表的数据,将建设单位各项目、各标段的电量使用数据全部纳入监管,实现用电量的自动汇总及电费的自动计算;

    (2)通过自动获取变电站及开关站自动化设备状态数据,实现对供电量的智能分析,为建设单位费用结算与成本核算提供自动化汇总工具;

    (3)将重要工点的用电量与工艺工法结合分析,实现对工点用电量合理性的有效评估;

    (4)通过对供/用电数据的实时监控,提升铁路电力供应稳定性,进一步提升供/用电效率。

    施工供电的安全需求包括供电线路安全保障和送变电设备安全保障2部分。

    (1)供电线路安全保障:自动采集线路供电量数据,通过数据反馈实现远端监测;设立供电量阈值及超限报警机制,当供电量超出正常范围可自行报警,通过系统提示和异常状态提示灯立即通知至相关责任人员尽快抢修,避免用电安全事故发生。

    (2)送变电设备安全保障:自动采集送变电关键设备的运行状况数据并传输至管控平台云端,通过系统进行运行状态感知和阈值超限判断,实现异常情况监测,并通过系统提示和异常状态显示形成安全预警。

    根据施工电力工程的建设、监理及施工单位的需求,铁路施工电力智能管理系统总体架构自下而上分为感知层、网络层、数据层、应用层和展示层,如图1所示。

    图  1  铁路施工电力智能管理系统总体架构

    (1)感知层

    感知层通过各类前端感知设备采集施工现场数据。前端感知设备包括工程建设、设备监测和视频监控过程中使用的各类相关设备。

    (2)网络层

    网络层即通过物联网、有线网及无线网等方式,将从感知层获取的数据智能传输至数据层,实现检测数据的上传功能。

    (3)数据层

    数据层用于数据存储及管理施工阶段智能电表的各类数据,以形成类型全面、格式统一的数据库。该层数据主要包括:①智能电表数据,包含变电站智能电表数量、电量等数据;②项目信息数据,包含各施工标段的工点、构筑物等信息及施工用电的地理位置数据;③项目组织机构及人员数据,包含建设单位、施工单位、标段、部门、工区等机构及其人员的基本数据;④变电站数据,包含现场变电站电压、电流、功率、频率、变压器油温等数据;⑤视频监控数据,包含现场开关站、变电站的视频监控数据等。

    (4)应用层

    应用层基于感知层和网络层而构建,负责为工程建设信息化的业务应用提供服务,实现信息机房各专业相关数据的统一管理。

    (5)展示层

    展示层主要通过PC端、移动端、液晶大屏等多种展示途径,提供信息机房各专业设备全方位的数据展示、查询等服务。

    铁路施工电力智能管理系统可实现对施工供/用电及其数据的统一管理及展示,其功能架构如图2所示。

    图  2  铁路施工电力智能管理系统功能架构

    该模块通过智能电表采集并上传数据,对电表数据进行自动分析及汇总,实现统一管理。

    (1)运行状态:统计变电站数量、报警数、正常运行数量;显示各变电站或开关站运行状态数据,包括开关状态、电量、电压等。

    (2)供电网络:以卫星地图的形式显示各供电站的分布、供电线路走向及范围、供电线路长度,同时展示工点与智能电表分布情况、汇总智能电表数量及电量。

    (3)视频监控:显示各配电站及开关站视频监控实时画面。

    (4)供电分析:按时间段汇总各配电站及开关站的供电量及供电量走势曲线,同时统计总供电量、报警数量及安全运行天数等关键监控指标。

    该模块用于呈现各标段的用电网络结构,并实时统计、显示现场各电表的实时用电量,便于管理人员快速掌握现场用电情况及网络负荷情况,解决抄表难题。

    该模块用于对开关站、智能电表和工点的基本信息进行维护,通过接入多协议、多厂家的智能电表采集并上传数据,对数据进行统一管理。

    按月汇总各个变电站供电量,按月、年汇总智能电表数量、电量及预估费用,并对用户权限内所有智能电表用电量及费用曲线、变电站供电曲线进行展示。

    大屏指挥以组态图形式展示供电网络,并显示智能电表实时电量及状态;通过卫星地图展示供电线路走向、工点与智能电表的分布情况。

    本文通过梳理铁路施工供电线路关键节点,对不同智能电表的数据采集和数据传输能力进行评估分析,采用适合铁路施工供电线路的智能电表,接入供电脉络的各关键点进行持续性监测。在对施工供/用电设备用电情况进行分布式智能监测过程中,遵循“电源—电网—负荷”的三层级节点智能监测模式,配合基于数字化脉络图和供电调度中心联动分析的三层级协同优化调度、评估及电能质量管理方法,对铁路施工供/用电进行实时监测。

    数字化脉络图从电源、电网及负荷三层级节点获取供/用电监测数据,数据经分析处理后可反映当前输电线路的稳定性及系统振荡情况。结合供电调度中心反馈的输电系统输电能力和电能质量情况进行状态评估,并据此设置合适的供电控制目标和供电策略,从而建立供电协同优化调度方案,通过供电调度中心实现协同优化调度作业。

    本文针对不同标段、工区、工点及工序,建立了以智能电表为核心、多种传感器和监控模块集成的智能感知终端。该终端配置在施工用电设备上,形成多设备集成的监控物联网,从而实现以下功能。

    (1)通过智能感知终端采集各施工用电设备的用电量数据,结合施工区段、工序或工法进行设备用电量的纵向对比,并针对不同设备进行用电量的横向对比,实现对施工用电的精细化监测和计量;

    (2)通过对不同施工环境下的设备用电量及功率的监测,分析施工环境对设备用电量的影响;

    (3)通过对功率异常的设备进行异常原因分析,形成功率异常问题库及解决方案,为后续工程的开展提供帮助。

    将施工设备用电量与施工实际进展关联,总结用电量与施工生产环节的关系,并基于此建立工程量与对应用电量的“双量”评价体系,可对电能的有效利用率进行评估。

    针对铁路施工供电的安全需求,从供电线安全监测和送变电设备运行状态监测2个方面建立了安全保障体系。

    (1)利用智能感知终端,对供电线路进行节点式安全实时监测;采集的数据经网络传输至管控平台,通过提前预设的异常状况预警和报警方式,在管控平台上实现数据分析及异常数据报警。

    (2)通过物联网技术自动采集送变电设备运行状况;利用频谱分析和集成化图形展示技术,对送变电设备运行状态进行远程感知;通过设置状态异常阈值及超限判断方法并建立超限报警和风险提示机制,实现对异常情况的监测及安全预警功能。

    (1)按时间段汇总各变电站及开关站的供电量、电表数量等,并以走势曲线图进行展示,同时可显示报警数量及安全运行天数等关键监控指标,如图3所示。

    图  3  变电站供电情况统计

    (2)按时间段统计各站点用电费用,并对电费排名进行展示,如图4所示。

    图  4  用电费用情况统计

    (3)首页展示,按月汇总各个变电站供电量,按月、年汇总智能电表数量、电量及预估费用,如图5所示。

    图  5  铁路施工电力智能管理系统首页

    通过地理信息系统(GIS,Geographic Information System)技术,以卫星地图及组态图形式实现了供/用电情况的可视化展示,包括各供电站的分布、供电线路走向、各标段的用电网络结构等。同时,系统还实现了与调度指挥系统的集成,通过调度指挥系统大屏可查看智能供电网络的GIS展示、供电主接线拓扑图及智能电表的数据和分析等界面。

    本文结合铁路沿线施工供/用电需求,研发了铁路施工电力智能管理系统。该系统采用智能化的硬件设备及相关技术进行施工供/用电的计量监控,结合工程建设信息化,建立了可实时展示数据的信息化平台。

    铁路施工电力智能管理系统已应用于在建铁路,应用效果较好,实现了对施工供/用电的数据采集、实时汇总、自动分析及动态展示的全阶段管理。铁路人员可结合系统综合展示情况,快速掌握施工现场供/用电及网络负荷情况,为电力管理决策提供了支持,并保障了施工用电的安全。该系统对解决铁路沿线施工供电的信息化、数字化、智能化难题具有一定的借鉴意义。

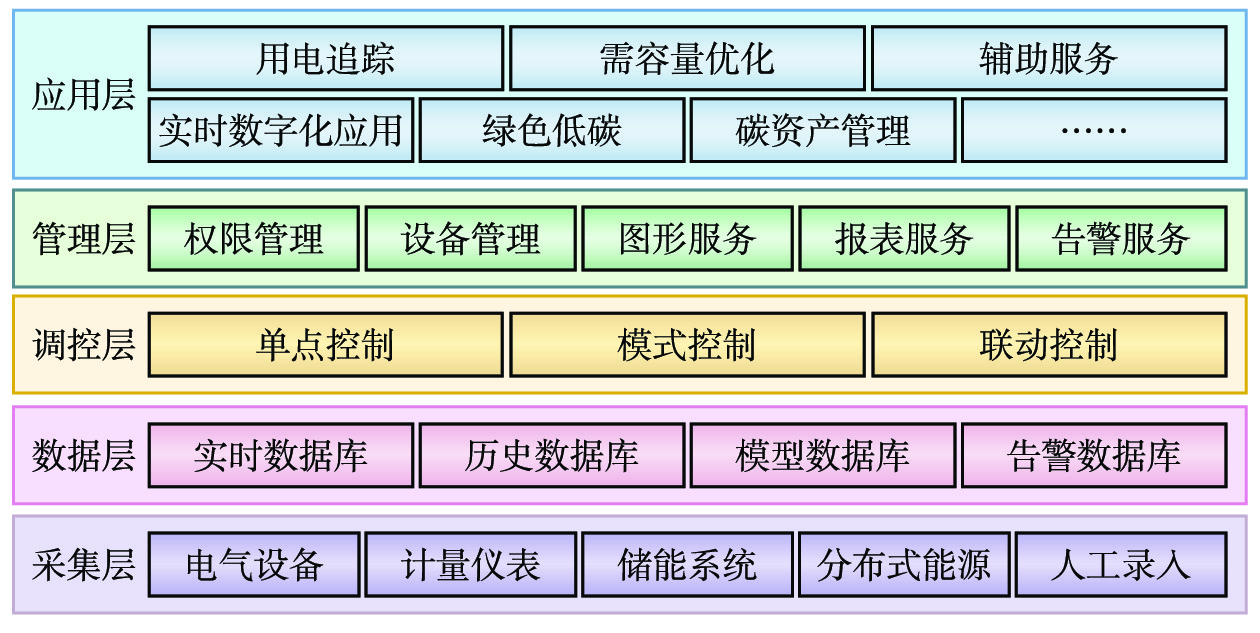

  • 图  1   能源管控系统架构

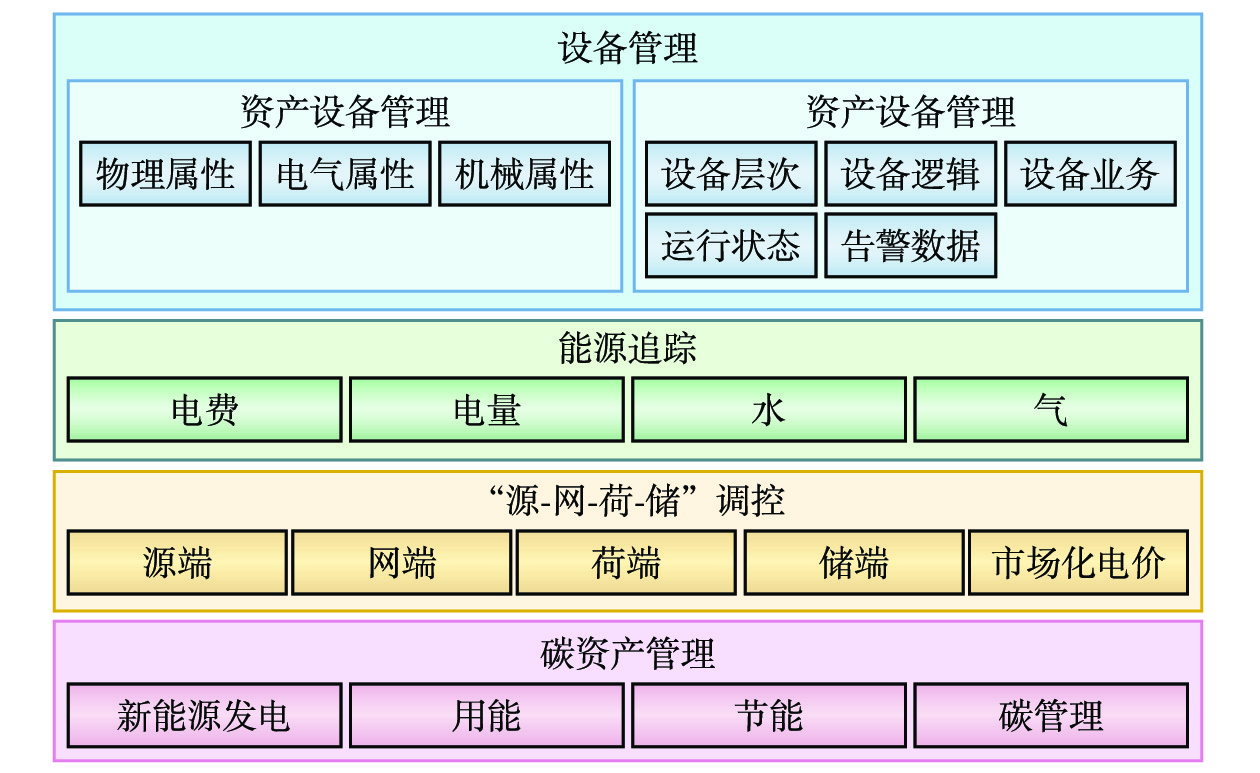

    图  2   能源管控系统功能架构

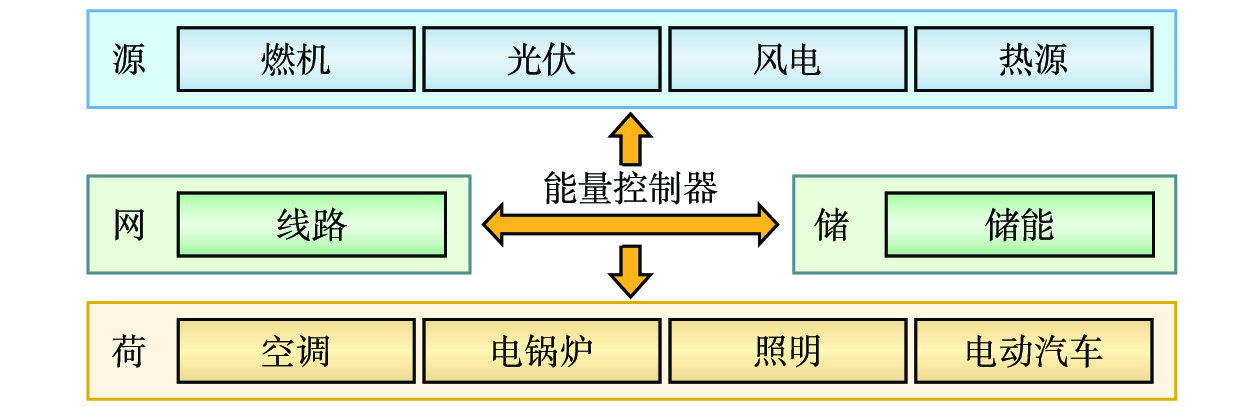

    图  3   “源−网−荷−储”一体化供/用电架构

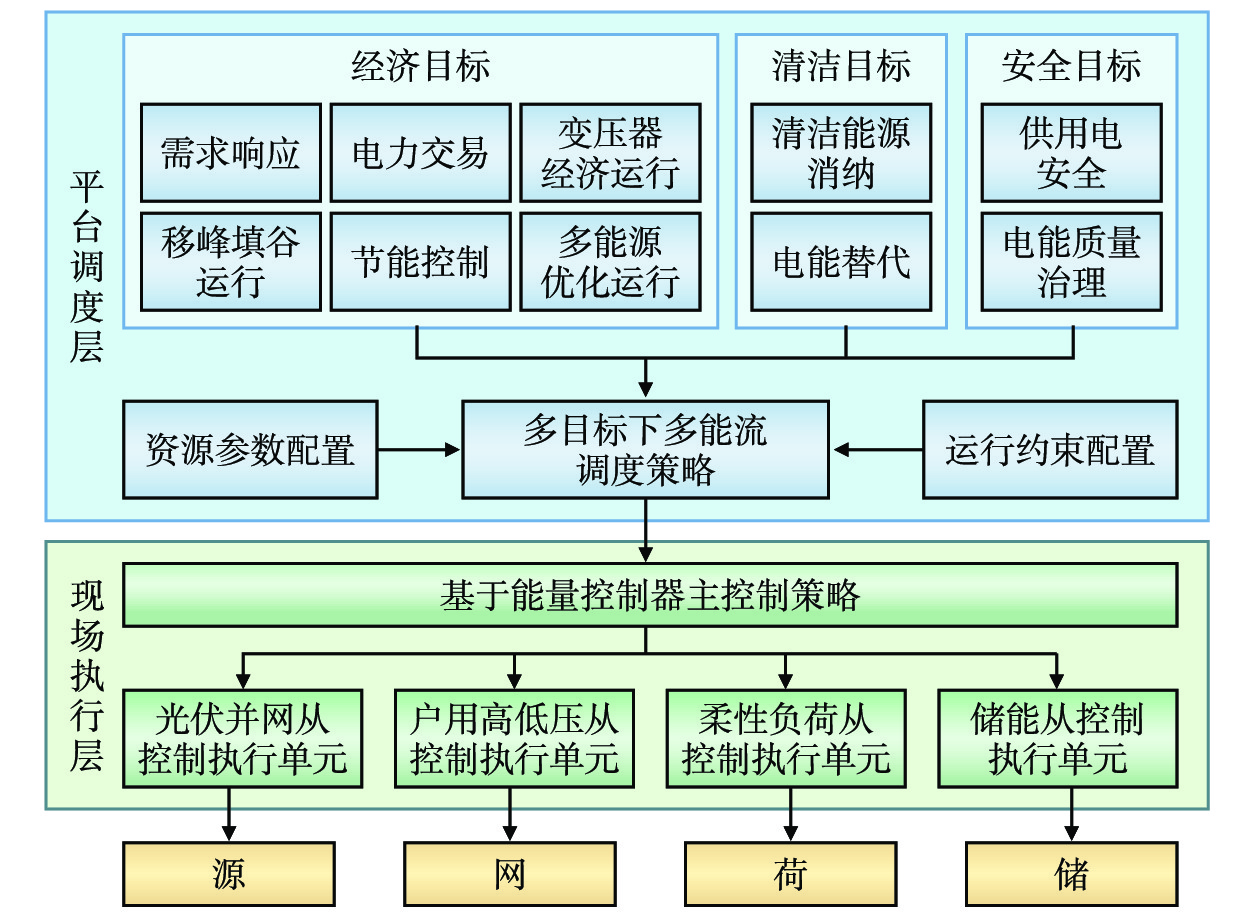

    图  4   “源−网−荷−储”调度控制策略

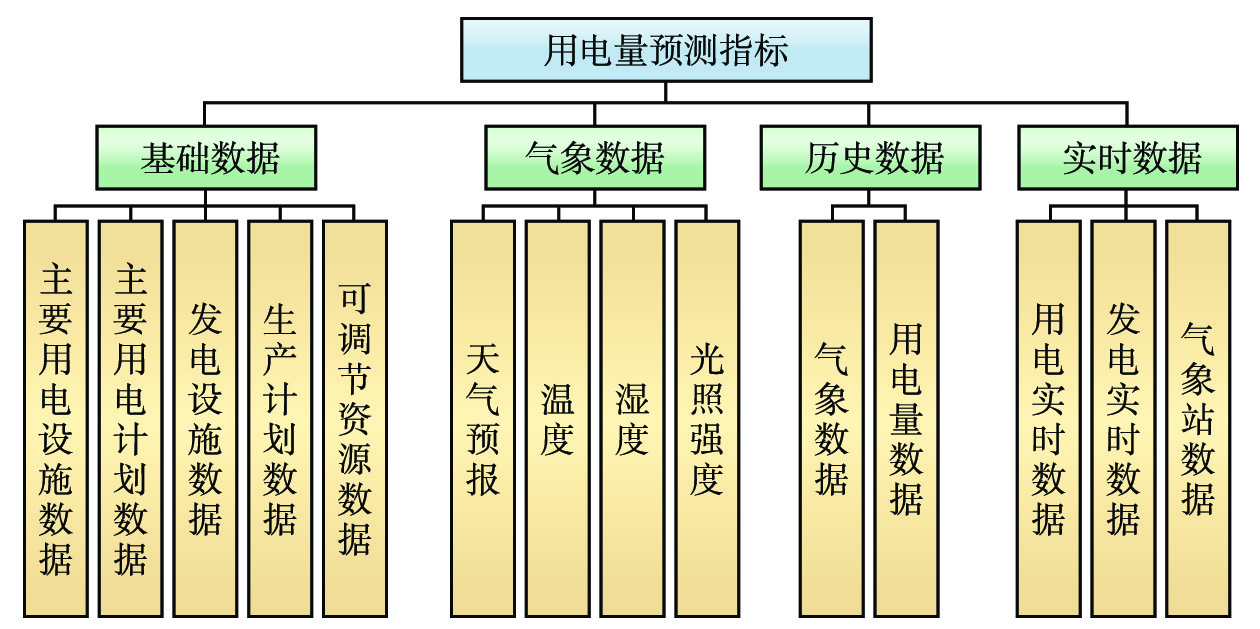

    图  5   用电量预测指标

  • [1] 季爱晖. 分布式光伏发电在钢铁企业厂房屋顶的应用[J]. 冶金自动化,2018,42(2):63-67.
    [2] 付博音. 高速铁路生命周期能耗与碳排放研究[D]. 石家庄:石家庄铁道大学,2017.
    [3] 韩佩瑶,杜呈欣,张 铭,等. 基于数字孪生的城轨智慧能源管控系统设计及展望[J]. 现代城市轨道交通,2023(12):27-33.
    [4] 刘保福,郭 育,李仁欠,等. 综合智慧能源管控系统分析与研究[J]. 水电站机电技术,2023,46(8):128-132. DOI: 10.13599/j.cnki.11-5130.2023.08.036.
    [5] 邓文丽,戴朝华,陈维荣. 轨道交通能源互联网背景下光伏在交/直流牵引供电系统中的应用及关键问题分析[J]. 中国电机工程学报,2019,39(19):5692-5702.
    [6] 郑 欣,庄毅华,许维敏. 上海轨道交通分布式光伏的示范应用与发展前景[J]. 绿色建筑,2018,10(6):17-20. DOI: 10.3969/j.issn.1004-1672.2018.06.008
    [7] 储昱霖,丁依依,付惟豪,等. 我国光伏产业链节点企业效率及高质量发展路径研究[J]. 经济学,2020,3(5):21-23. DOI: 10.12238/ej.v3i5.565
    [8] 江伟山,周 倩. 高铁车站光伏发电系统应用[J]. 电气时代,2012(4):52-53,57.
    [9] 冯旭杰. 基于生命周期的高速铁路能源消耗和碳排放建模方法[D]. 北京:北京交通大学,2014.
    [10] 崔占伟. 高速铁路运营阶段碳排放分析[D]. 石家庄:石家庄铁道大学,2019.
    [11] 金一丹. 京沪高铁与中国电力达成战略合作[N]. 中国证券报,2022-01-13(A05).
    [12] 毕 克,胡恩俊,高 波,等. 综合能源环境管理平台建设与示范应用[J]. 上海节能,2022(9):1194-1201, DOI: 10.13770/j.cnki.issn2095-705x.2022.09.020.
    [13] 付建民. 高铁站综合能源系统的规划优化研究[D]. 北京:北京交通大学,2021.
