移频轨道电路发码装置的研究与设计

杨城; 刁艳美

doi:10.3969/j.issn.1005-8451.2023.09.13

移频轨道电路发码装置的研究与设计

杨城,
刁艳美

南京工业大学浦江学院，南京　211200

基金项目: 江苏省第六期"333高层次人才培养工程"项目(2022-2026)；2019年“青蓝工程”中青年学术带头人培养基金项目（RCQL19210）；2022年江苏省高铁安全工程技术研究开发中心开放基金项目（RCQL22012）；南京工业大学浦江学院 2022 年校级课题自然科学研究类项目（njpj2022-1-19）

详细信息

作者简介:
杨　城，助教

刁艳美，工程师

中图分类号: U284.2 : TP39
计量
- 文章访问数: 161
- HTML全文浏览量: 83
- PDF下载量: 20
出版历程
- 收稿日期: 2023-02-05
- 网络出版日期: 2023-10-06
- 刊出日期: 2023-09-24

Research and Design of frequency-shift modulated track circuit Code Sending Device

Nanjing Tech University Pujiang Institute, Nanjing　211200, China

摘要

摘要: 为提高移频轨道电路发码装置输出信号的质量及装置的可靠性，设计一种基于直接数字频率合成器（DDS，Direct Digital Synthesizer）芯片的发码装置。该装置由单片机直接控制DDS芯片产生移频信号，经过后级电路放大滤波后，输出到测试环线上，供车载天线接收；单片机提供RS-485通信电路用来接收上位机的控制数据、有机发光二极管（OLED，Organic Light-Emitting Diode）显示屏和按键，作为便携式设备的人员操作接口。通过测试验证，该装置可精确输出ZPW-2000和FTGS这2种移频轨道电路的移频键控（FSK，Frequency-Shift Keying）调制信号，提高了输出信号的分辨率和精度，从而减小相邻轨道区段间的干扰，便于机车信号设备的解调。与既有的移频轨道电路发码装置相比，该装置具有信号质量高、结构简单、可靠性高、方便操作的优点。
- 发码装置 /
- 机车信号 /
- 轨道电路 /
- 直接数字频率合成器（DDS） /
- 移频信号
Abstract: To improve the quality of the output signal and the reliability of the frequency shift track circuit code sending device, this paper designed a code sending device based on a Direct Digital Synthesizer (DDS) chip. The working principle of this device was that the microcontroller directly controlled the DDS chip to generate a frequency shift signal, which was amplified and filtered by the later stage circuit, and output to the testing loop for the vehicle antenna to receive; the microcontroller provided an RS-485 communication circuit to receive control data from the upper computer, and organic light emitting diode display screens, and buttons which served as the operator interface for portable devices. Through testing and verification, the device can accurately output frequency shift keying modulation signals of ZPW-2000 and FTGS frequency shift track circuits, improve the resolution and accuracy of the output signal, thereby reduce interference between adjacent track sections and facilitate demodulation of locomotive signal equipment. Compared with existing frequency shift track circuit code sending devices, this device has the advantages of high signal quality, simple structure, high reliability, and convenient operation.
- code sending device /
- cab signal /
- track circuit /
- Direct Digital Synthesize (DDS) /
- frequency shift signal

HTML全文

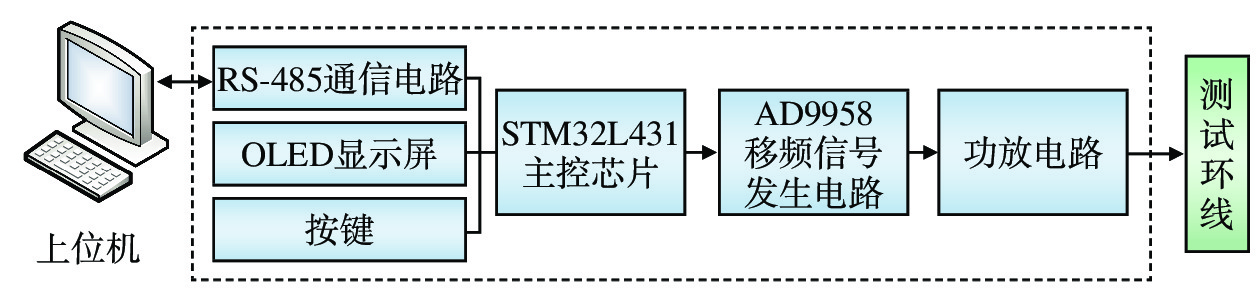

图 1 轨道电路发码装置结构

下载: 全尺寸图片幻灯片

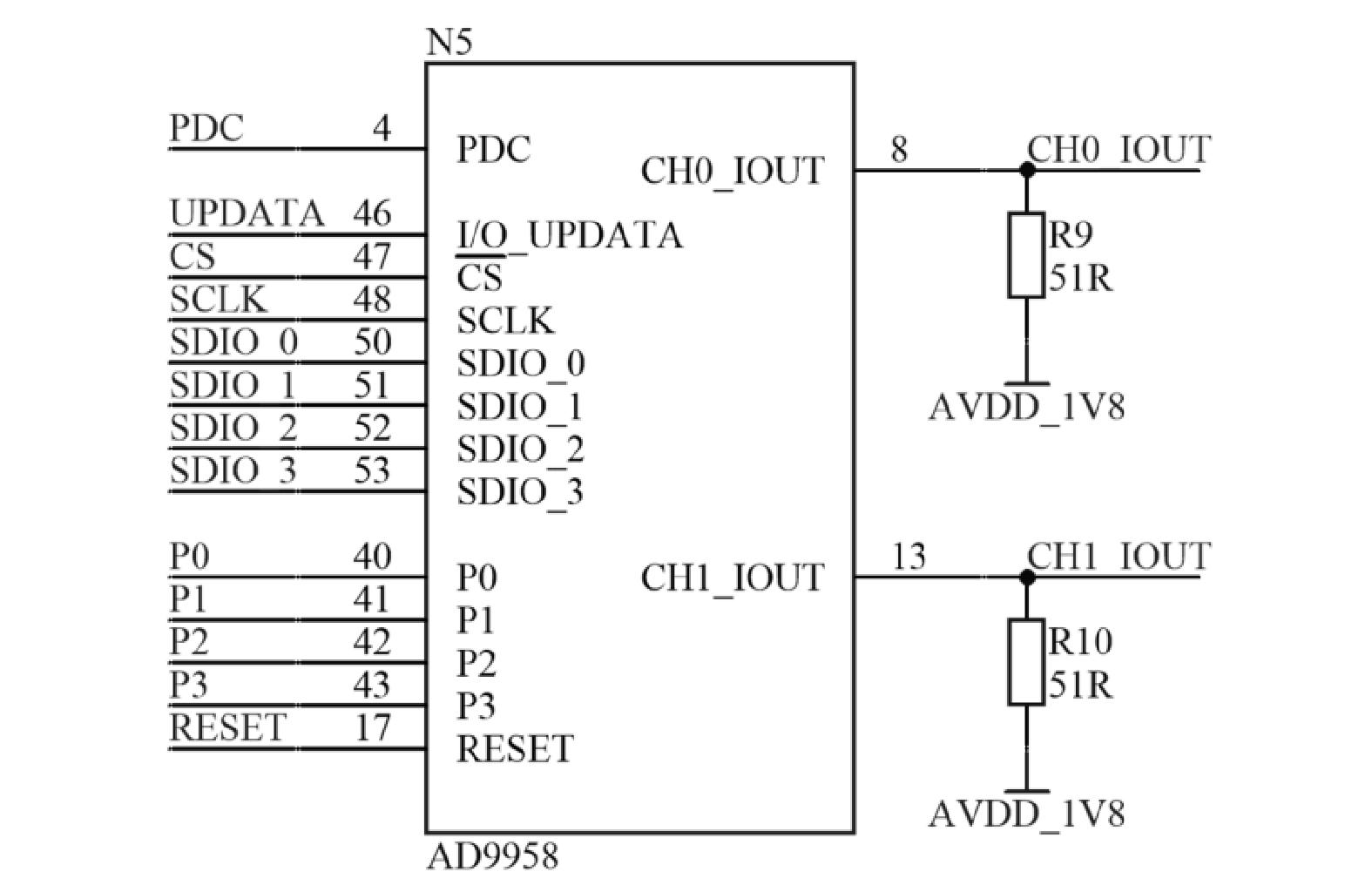

图 2 移频信号发生电路示意

下载: 全尺寸图片幻灯片

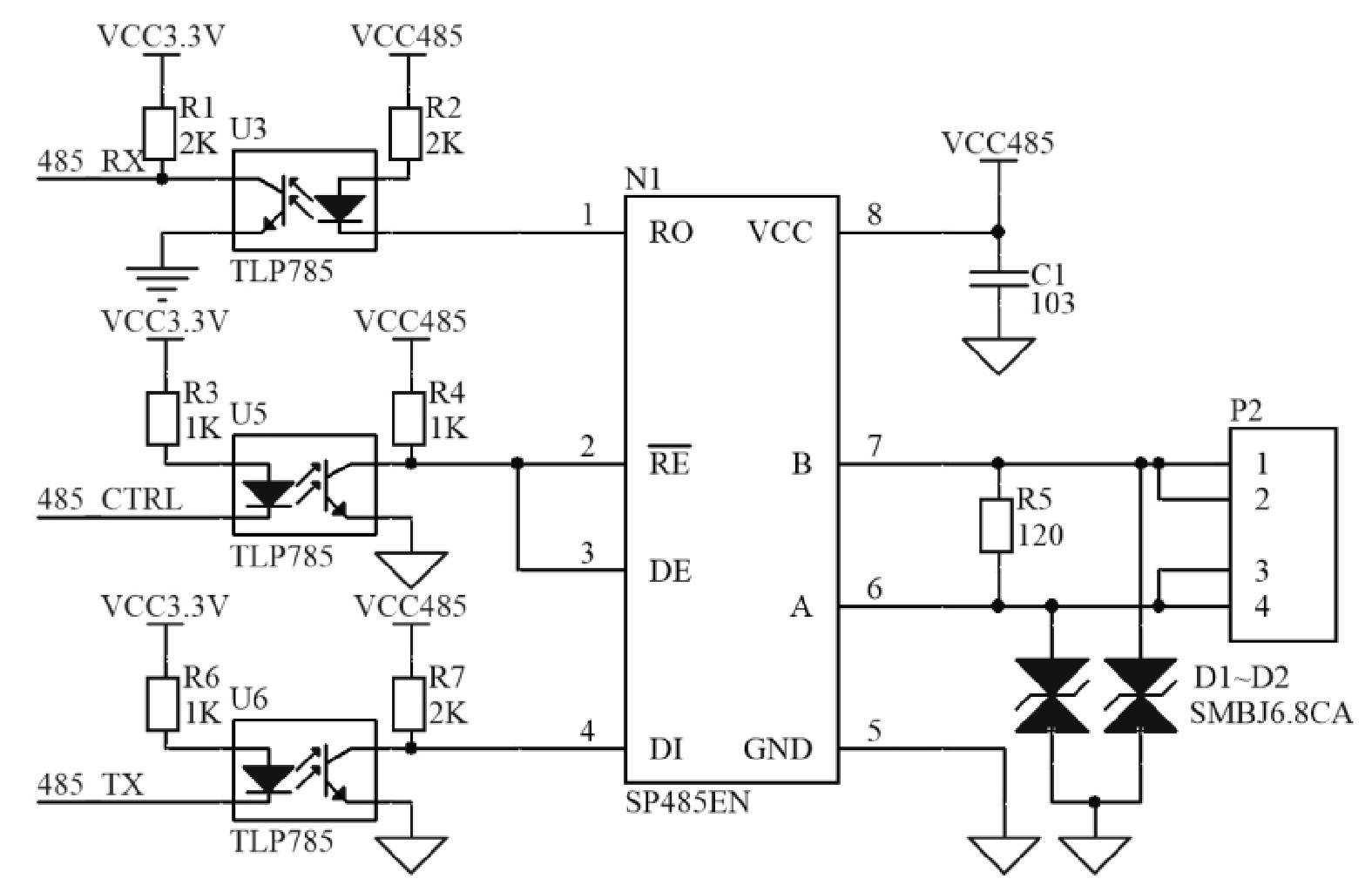

图 3 RS-485通信电路示意

下载: 全尺寸图片幻灯片

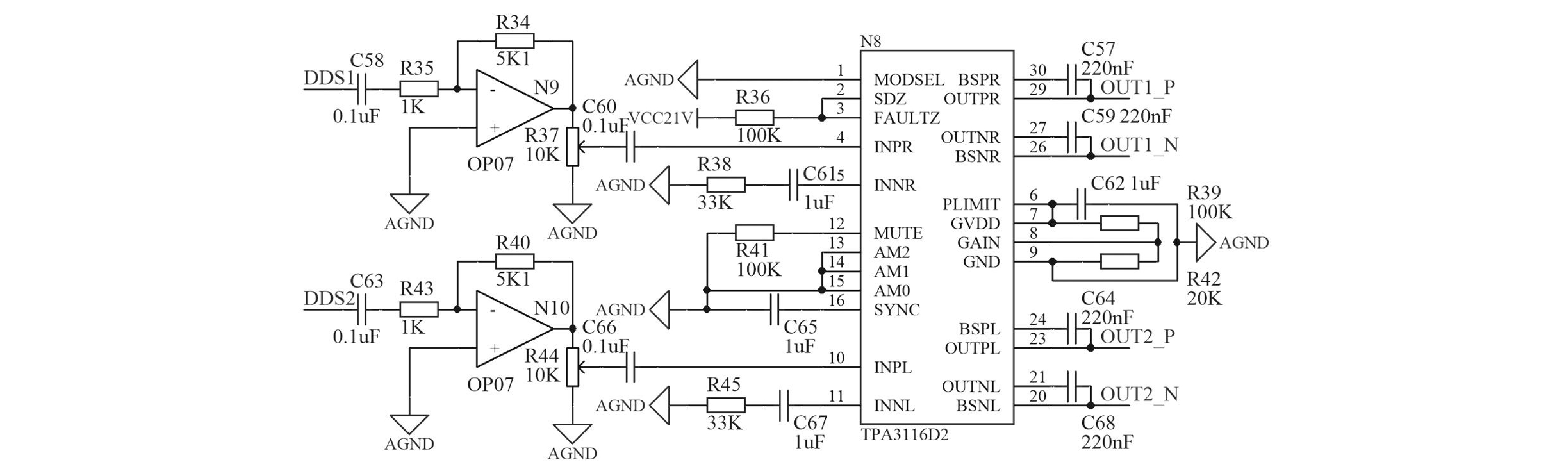

图 4 功放电路示意

下载: 全尺寸图片幻灯片

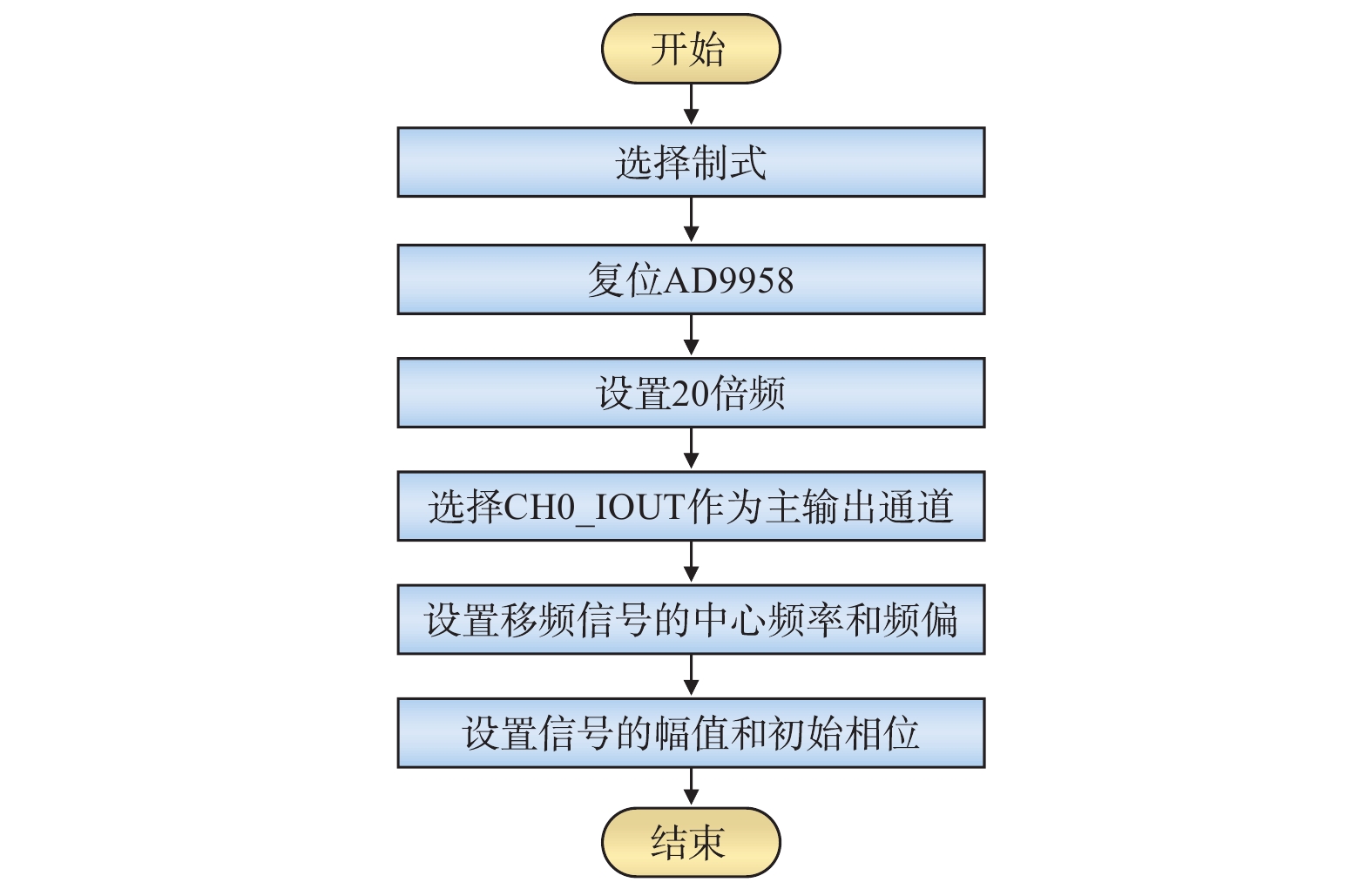

图 5 移频信号发生流程示意

下载: 全尺寸图片幻灯片

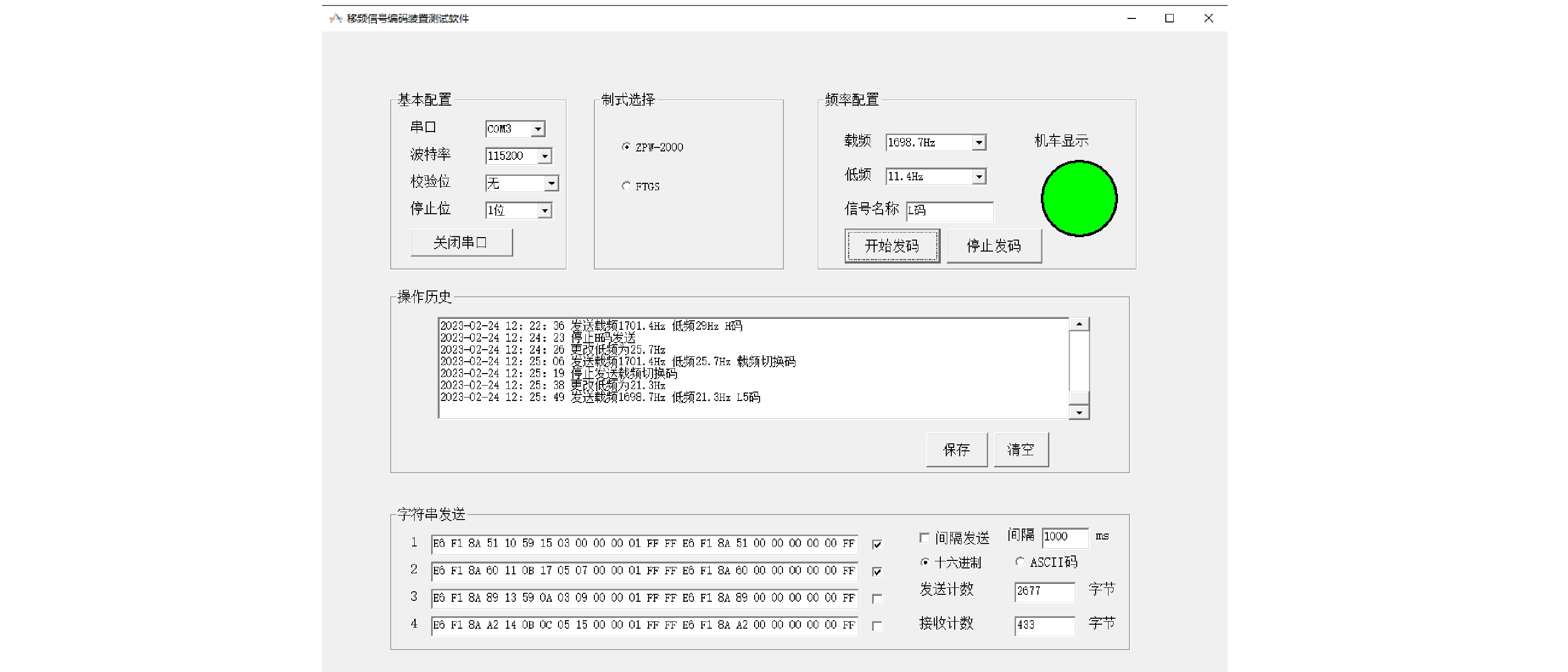

图 6 上位机操作界面

下载: 全尺寸图片幻灯片

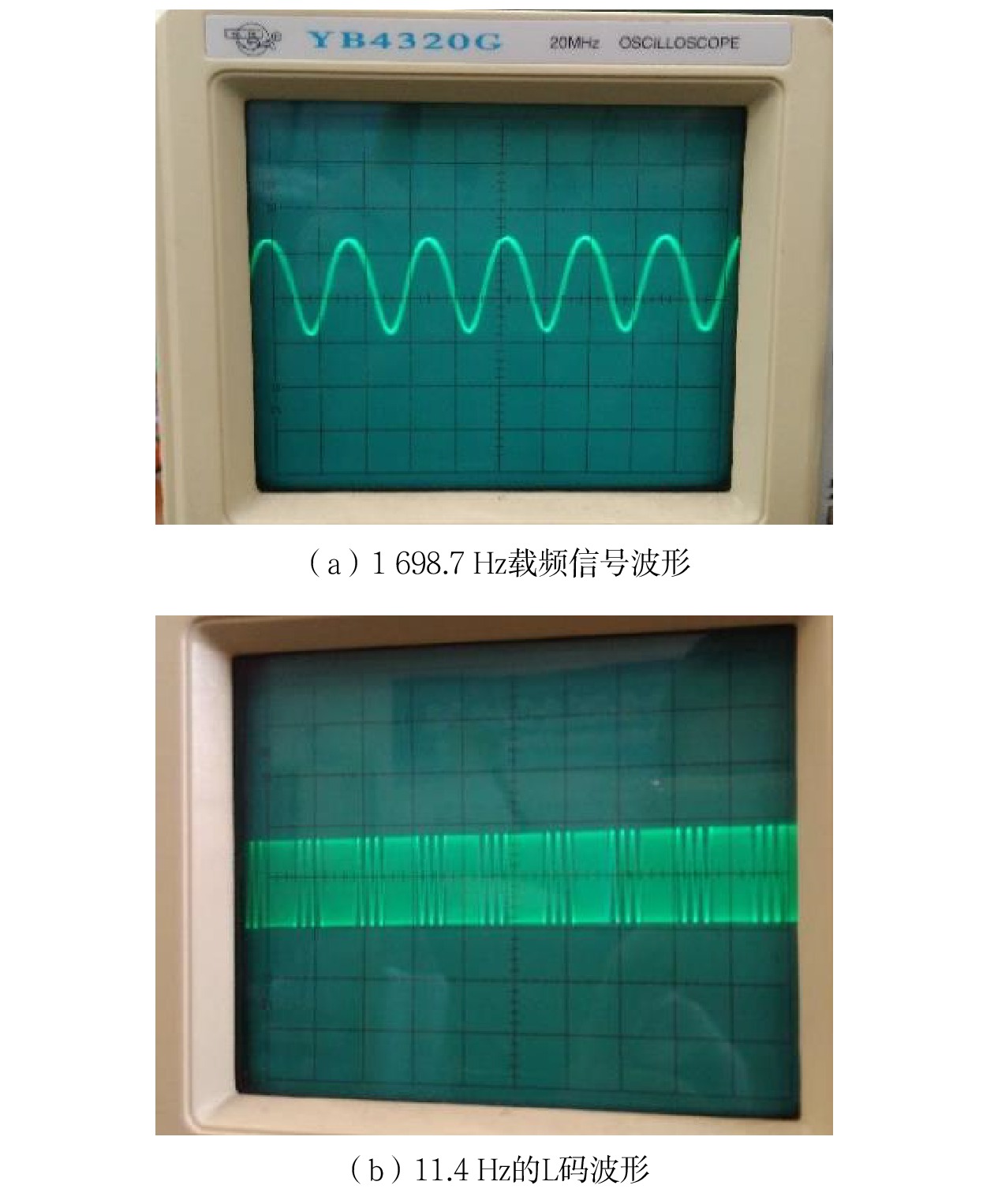

图 7 载频及移频信号测试波形图

下载: 全尺寸图片幻灯片

表 1 DDS芯片参数

型号	时钟主频/MHz	DAC位数/bit	调节字/位	功耗/mA
AD9834	75	10	28	8.7
AD9850	125	10	32	96
AD9854	300	12	48	1210
AD9958	500	10	32	175

下载: 导出CSV

表 2 ZPW-2000载频测试结果表单位：Hz

载频	实测值	误差
1701.40	1701.40	0.00
1698.70	1698.65	0.05
2001.40	2001.40	0.00
1998.70	1998.70	0.00
2301.40	2301.34	0.06
2298.70	2298.75	0.05
2601.40	2601.40	0.00
2598.70	2598.70	0.00

下载: 导出CSV

表 3 ZPW-2000低频测试结果表单位：Hz

低频	实测值	误差	低频	实测值	误差
10.30	10.30	0.00	20.20	20.20	0.00
11.40	11.40	0.00	21.30	21.29	0.01
12.50	12.50	0.00	22.40	22.40	0.00
13.60	13.60	0.00	23.50	23.50	0.00
14.70	14.70	0.00	24.60	24.59	0.01
15.80	15.80	0.00	25.70	25.70	0.00
16.90	16.90	0.00	26.80	26.80	0.00
18.00	18.00	0.00	27.90	27.90	0.00
19.10	19.09	0.01	29.00	29.00	0.00

下载: 导出CSV

表 4 FTGS轨道电路上下边频测试结果表单位：Hz

中心频率	上下边频	实测频率	误差
9500	9564.00	9564.00	0.00
9500	9436.00	9436.01	0.01
10500	10564.00	10564.02	0.02
10500	10436.00	10436.00	0.00
11500	11564.00	11563.99	0.01
11500	11436.00	11435.95	0.05
12500	12564.00	12564.00	0.00
12500	12436.00	12435.95	0.05
13500	13564.00	13564.01	0.01
13500	13436.00	13436.02	0.02
14500	14564.00	14564.02	0.02
14500	14436.00	14436.00	0.00
15500	15564.00	15564.00	0.00
15500	15436.00	15436.00	0.00
16500	16564.00	16564.03	0.03
16500	16436.00	16435.99	0.01

下载: 导出CSV

参考文献(14)

[1]	田更生. PLC控制的机车信号发码环线系统 [J]. 铁道通信信号,2016,52(1):12-15.
[2]	苏宝平,周刚. 便携式机车信号发码器设计与实现 [J]. 自动化与仪器仪表,2012(5):134-136.
[3]	李积英,范多旺. 移频发送设备的电子化方案研究 [J]. 兰州交通大学学报(自然科学版),2004,23(6):116-118.
[4]	杨进,杨城. 基于DDS Ramped FSK技术的机车信号测试系统设计 [J]. 电子器件,2015,38(4):831-834.
[5]	王立婷. 便携式轨道信号发码器的设计[D]. 北京: 北京交通大学, 2014.
[6]	陈立,吴琼,王翔,等. 轨道电路读取器测试平台的设计与实现 [J]. 铁道通信信号,2022,58(4):11-15.
[7]	莫振栋. 地铁FTGS音频信号检测系统设计 [J]. 中国测试,2015,41(8):75-78.
[8]	刘大成,张洪水,杨阳. 基于AD9958的双通道正弦信号源的设计 [J]. 电子设计工程,2016,24(18):191-193.
[9]	黄虎,杨文旭. 基于AD9958的频谱分析仪设计 [J]. 电声技术,2016,40(6):33-36.
[10]	王翔,颉康,陈立,等. 基于直接数字频率合成技术的轨道电路发码装置研究与实现 [J]. 铁道通信信号,2022,58(5):11-15,20.
[11]	张鹏,朱晓明,李静,等. 基于AD9958的双路超声电源设计 [J]. 黑龙江工程学院学报,2016,30(4):41-46.
[12]	国家铁路局. 轨道电路读取器（TCR）: TB/T 3533-2018[S]. 北京: 中国铁道出版社, 2018.
[13]	国家铁路局. 机车信号信息定义及分配: TB/T 3060-2016[S]. 北京: 中国铁道出版社, 2016.
[14]	国家铁路局. 铁路车站电码化设备第2部分: 发码、检测、调整器: TB/T 3112.2-2017[S]. 北京: 中国铁道出版社, 2017.
