基于RoBERTa-BiLSTM-CRF模型的铁路货运一口价议价策略命名实体识别

杜文然, 靳征, 代明睿, 薛蕊, 吴爽

杜文然, 靳征, 代明睿, 薛蕊, 吴爽. 基于RoBERTa-BiLSTM-CRF模型的铁路货运一口价议价策略命名实体识别[J]. 铁路计算机应用, 2023, 32(5): 11-15. DOI: 10.3969/j.issn.1005-8451.2023.05.03
引用本文: 杜文然, 靳征, 代明睿, 薛蕊, 吴爽. 基于RoBERTa-BiLSTM-CRF模型的铁路货运一口价议价策略命名实体识别[J]. 铁路计算机应用, 2023, 32(5): 11-15. DOI: 10.3969/j.issn.1005-8451.2023.05.03
DU Wenran, JIN Zheng, DAI Mingrui, XUE Rui, WU Shuang. Named entity recognition of railway freight competitive pricing strategy based on RoBERTa-BiLSTM-CRF model[J]. Railway Computer Application, 2023, 32(5): 11-15. DOI: 10.3969/j.issn.1005-8451.2023.05.03
Citation: DU Wenran, JIN Zheng, DAI Mingrui, XUE Rui, WU Shuang. Named entity recognition of railway freight competitive pricing strategy based on RoBERTa-BiLSTM-CRF model[J]. Railway Computer Application, 2023, 32(5): 11-15. DOI: 10.3969/j.issn.1005-8451.2023.05.03

基于RoBERTa-BiLSTM-CRF模型的铁路货运一口价议价策略命名实体识别

基金项目: 中国国家铁路集团有限公司科技研究开发计划重点课题(N2021S006)
详细信息
    作者简介:

    杜文然,研究实习员

    靳 征,审计师

  • 中图分类号: U294 : F532.5 : TP39

Named entity recognition of railway freight competitive pricing strategy based on RoBERTa-BiLSTM-CRF model

  • 摘要: 为提升铁路货运审计工作的效率,针对铁路货运一口价议价策略(简称:一口价策略)的文本数据,设计了基于数据增强的RoBERTa(Robustly optimized Bidirectional En­coder Representation from Transformers)-BiLSTM(Bidrectional Long Short Term Memory)-CRF(Conditional Random Field)模型,介绍了数据标注策略,详细阐述了模型的总体架构和样本数据增强方法。对所设计的模型进行了应用验证,验证结果表明, RoBERTa-BiLSTM-CRF模型对一口价策略中命名实体识别的各项性能评价指标较其他2种传统模型均有显著提高,能够更准确地识别一口价策略中的命名实体信息,辅助铁路货运审计人员的审计工作。
    Abstract: In order to improve the efficiency of railway freight audit work, this paper focused on the text data of railway freight competitive pricing strategy and designed a RoBERTa (Robustly optimized Bidirectional En­coder Representation from Transformers) -BiLSTM (Bidrectional Long Short Term Memory) -CRF (Conditional Random Field) model based on data augmentation, introduced the data annotation strategy and elaborated on the overall architecture of the model and the sample data enhancement method, conducted application validation on the designed model. The validation results show that the performance evaluation indicators of named entity recognition in railway freight competitive pricing strategy of the RoBERTa-BiLSTM-CRF model are significantly improved compared to the other two traditional models, which can more accurately identify named entity information in the railway freight competitive pricing strategy and assist railway freight auditors in their audit work.
  • BIM(Building Information Modeling)技术是运用计算机对建筑的物理特征与功能特性进行数字化建模、管理和可视化表达的一项技术。BIM技术能够在工程项目的规划、勘察、设计、施工、运营维护等各阶段实现模型的集中存储、统一管理、数据交换与共享,并支持各专业的设计决策和协同工作,对建筑业提质增效、精细化管理具有重要的意义[1-2]。然而在实际运用过程中,鉴于BIM模型体量大、构件多、结构精细,其Web端的模型加载、渲染效率低下,严重影响用户的交互体验,极大地限制和阻碍了应用落地。如何实现模型的高效压缩、存储、传输、加载和渲染,解决大体量复杂BIM模型的可视化已成为Web端BIM信息化平台研发的关键[3-4]

    本文针对BIM模型特点,探讨了若干Web端模型渲染轻量化策略,包括网格压缩、减面、模型多细节层次(LOD,Levels of Detail)及模型缓存,同时提出了基于视锥体的快速渲染方法。开发实践表明,本文提出的方案能较好解决大规模复杂模型的交互和浏览问题。

    目前三维模型轻量化已有很多成熟的技术,然而在实际项目中,不同领域的模型具有不同的特点,因此针对不同情况需要选择恰当的模型轻量化策略,确保在提升模型渲染效率的同时,模型不失真、无破损。本文以广州地铁某站点BIM模型为研究对象,全面分析各专业模型的特点,探讨其模型轻量化对策。

    地铁建设涉及建筑、结构等30余个一级专业,以及桥梁、路基等80余个二级专业。本文对模型特点进行归纳总结,选出5个典型复杂专业进行研究,如图1所示。

    图  1  广州地铁某车站5个典型专业的BIM模型

    所选站点建筑装修专业模型体量大、构件多、结构复杂,该专业模型包含5个楼层、5.7万余个构件、400余万个三角面片;土建结构、通风空调专业的模型由板、梁、风管、箱体等构成,其外形表现为比较规则的几何形体;通信、给排水及消防专业的模型由大量的管、线,以及分散部件(摄像机、消防栓)构成,模型相对稀疏。各专业模型体量差异较大,如表1所示,建筑装修专业模型的构件(楼板、墙砖、踢脚线)重复率最大,是Web3D模型轻量化的重点和难点。

    表  1  地铁线路不同专业BIM模型体量对比
    专业模型大小/M构件数量顶点数量面片数量
    RVTIFCGLB
    建筑装修51930112757 36012 390 1764 130 058
    通风空调51.212254.110 1252 657 562885 854
    给排水及消防53.443.425.13 042686 781468 495
    土建结构63.616.46.51 164164 528117 964
    通信系统30.36.91.478433 03024 245
    下载: 导出CSV
    | 显示表格

    在Web3D中,浏览器加载的模型文件以字符串形式存储在JavaScript变量中。而谷歌浏览器可加载的最大模型为512 M,限制了场景内模型的整体规模。模型渲染优化分为离线模型轻量化(包括减面、减顶点来降低模型体量)和加载优化2个方面,本节提出若干加载前模型轻量化策略。为了实现大场景、多专业、复杂模型的Web渲染,针对不同专业的模型,可以采取如下轻量化处理策略。

    表1可知,由于RVT、IFC格式的模型文件包含大量的属性信息,因此模型体量相对较大。目前,基于Web的系统架构已成为BIM信息化平台开发的主流[5-6] ,作为浏览器端一种高效、可扩展、跨平台的三维模型表达,GLB/GLTF格式可以最大限度地精简模型,此外,由于其提供了完整的场景表达(包括场景、摄像机、动画、网格、材质、纹理、渲染技术、着色器以及着色器程序等),目前已成为事实上的Web3D对象标准。因此,BIM模型轻量化的第一步就是实现模型属性与几何数据的分离。

    从RVT/IFC格式的模型中提取属性信息存储在数据库中,将分离出的模型几何数据转储为GLB/GLTF格式的模型文件。数模分离后,浏览器加载模型时,只需要关注模型的几何信息,从而有效减小浏览器端模型加载的时间,提高渲染效率。

    LOD技术指根据物体模型的节点在显示环境中所处的位置和重要度,决定物体渲染的资源分配,降低非重要物体的面数和细节度,从而获得高效率的渲染运算。建筑装修、土建结构专业的模型一般具有较为丰富的层次结构,由外到内由多层构件组成。针对这类模型,可采用光线扫描法逐层抽取模型构件,形成LOD1~LODNN个层次细节的模型。初始加载时,可以加载模型外壳(LOD1),随着视点的推进,逐步加载内层模型(LOD2~LODN)。

    图1所示,针对建筑装饰专业模型尺寸大、构件面片数量多的情况,可以采用模型分层、分段的方式,将一个模型分拆成若干个子模型的组合。例如按楼层分拆,可以分为站厅层结构完成面、站台层结构完成面等5个子模型;按段分拆,可以将模型分为前、中、后3个部分。上传到服务器的RVT格式的模型经过分层、分段拆解,转换为GLB格式后集中存储。客户端加载模型时,需要提供当前视点对应的视锥体参数,模型服务器利用包围盒计算落在视锥体内的子模型,并将模型发送到客户端。

    建筑装饰专业的模型经常存在大量连续铺设的墙砖、地砖、踢脚线。单个构件的面片数量很小(十几至几十个),然而连续铺设几千块地砖时,模型的面片数量可能达到几万至几十万。针对这类模型,轻量化的一个有效策略是进行构件的合并与减面。例如,可以在Blender软件中导入GLTF格式的模型,通过构件合并、减面、减顶点等操作,将大量独立的构件合并为一个整体,以此减小模型体量。

    图1,在通信、给排水及消防专业的模型中,存在大量分散布置的构件,例如摄像机、消防栓、灭火器。这类构件外形复杂、面片数量很多,且分布于模型的不同部位,不宜采用减面、合并策略。比较有效的轻量化方法是在模型中找到同一类构件,利用规则的几何对象(长方体、圆柱体、棱锥体等)替换原构件。当相机视点逐渐接近构件时,采用LOD技术加载构件的原始模型。

    BIM模型文件一般存储在云端模型服务器上,客户端根据用户的浏览需求动态从服务器请求加载模型。基于服务器的加载方案有利于模型的集中管理、更新和发布。随着请求模型的客户端数量的增长、广域网模型传输时延不断增加,该方案会导致模型加载时间过长,降低用户体验。有效的解决方案是首次加载模型后,将模型数据缓存在客户端本地。

    依据上文的轻量化策略,可在模型加载前对其进行离线优化;而当模型大小不能进一步优化时,需要采取如下策略。

    本文采用IndexDB技术进行模型的本地缓存。IndexDB是目前主流浏览器广泛支持的一个轻量化非关系型数据库,各种类型的数据(字符串、二进制、Blob 对象)都可以采用“键值对”方式直接存入其对象仓库,且其没有最大存储容量限制,可以实现复杂查询、事务处理、游标和索引,避免网页卡顿。

    为了提高BIM模型数据存储和检索效率,为每一条地铁线路创建一个独立的数据库,如图2所示。

    图  2  地铁BIM模型缓存IndexDB的数据组织

    数据库命名规则为DB::线路编码。在数据库中,一个站点(车站、停车场、区间等)创建一个对象仓库,仓库命名定义为SN::站点编码。对象仓库以“键值对”方式存储模型数据。其中,Key为BIM模型编码(modelCode),Value包含模型编码(modelCode)、模型文件类型(modelType)、模型对象Blob (modelData)、更新时间(updateTime)、加载位置(position)、角度(rotation)共6列数据。为了便于模型检索,将模型更新时间、位置、角度定义为索引。

    针对IndexDB模型缓存的数据组织,本文设计了一个模型加载的优化方案,如图3所示。

    图  3  模型本地加载缓存流程

    客户端加载模型时,首先会以modelCode为主键,从本地IndexDB查询是否存在该模型的本地缓存数据。如果存在本地缓存的模型,以updateTime为版本号,比较本地与远程服务器版本是否一致。如果本地模型版本较新,则直接加载本地模型。否则请求并渲染远程服务器的模型,同时将最新版本缓存到本地。由于前端JavaScript程序可以利用Web Worker执行异步操作,这里服务器端的模型渲染与缓存可以同时执行,不会导致浏览器卡顿。

    地铁各专业模型的复杂程度和体量相差较大,大部分专业的模型采用前面的轻量化策略处理并缓存到本地后,可以满足模型加载渲染的需求。然而针对建筑装饰专业、多专业协同这类大规模渲染场景,离线模型轻量化策略仍略显不足。本节提出一个基于视锥体包围球的构件剔除算法,可以动态减小构件加载数量,提高浏览器渲染帧率。

    视锥体剔除是一种可见性剔除算法,其核心思想是将相机视锥体以外的构件直接剔除,避免渲染管线的无效渲染[7-8]。视锥体是指一个由上截面、下截面、左截面、右截面、近截面以及远截面共6个平面构成的一个封闭锥体。传统的视锥体剔除算法可以实现构件剔除,但需要将构件的所有顶点与视锥体的6个平面进行运算,其运算量庞大,因此有必要对视锥体剔除算法进行优化。本文提出基于包围球的快速视锥体剔除算法,包围球俯视图示意如图4所示。

    图  4  视锥体包围球俯视图

    在视锥体NGQM中,C1为远裁剪平面MQ的中点,C2为近裁剪平面NG的中点,取C1、C2连线的中点P作为视锥体包围球的球心,取PQ的距离R作为视锥体包围球的半径可以构建一个视锥体的包围球。原点O为相机视点所在位置,视点到视锥体近裁剪平面距离为n,到视锥体远裁剪平面距离为f,实际视场角为fov,包围球计算方法如下。

    P点坐标为(0,Py),Py满足

    $$ {P_y} = \frac{{f - n}}{2} + n = \frac{{f + n}}{2} $$ (1)

    Q点坐标为(QxQy),由图4可知,Qy=fQx由三角函数可得

    $$ \frac{{{Q_x}}}{f} = \tan \left( {\frac{{fov}}{2}} \right) \Rightarrow {Q_x} = f \cdot \tan \left( {\frac{{fov}}{2}} \right) $$ (2)

    因此,P点坐标可表示为(0,(f+n)/2),Q点坐标表示为(ff · tan(fov/2))。P点到Q点的距离即为视锥体包围球的半径R,根据两点间距离公式,可得

    $$ {{R}} = \sqrt {{f^2} + {{\left( {f \cdot \tan \left( {\frac{{fov}}{2}} \right) - \frac{{f + n}}{2}} \right)}^2}} $$ (3)

    P点坐标转换到全局坐标系中,球心P及半径R两个系数可表示视锥体包围球。

    在BIM模型渲染场景中,视锥体包围球与构件包围球存在3种空间位置关系:(1)外离,即视锥体包围球与构件包围球不相交,此时视锥体包围球球心与构件包围球球心之间的距离大于两者半径之和;(2)相交,视锥体包围球与构件包围球有部分重叠,此时视锥体包围球球心与构件包围球球心之间的距离大于半径之差,小于半径之和;(3)内含,即构件包围球在视锥体包围球内部,此时视锥体包围球球心与构件包围球球心之间的距离小于两者半径之差。

    针对上述3种关系,本文设计一个基于视锥体包围球的构件剔除算法,流程如图5所示。由于算法将视锥体的构件剔除转换为2个包围球位置关系判定,运算上降低了计算复杂度,有效提高了渲染效率。

    图  5  基于包围球的构件剔除流程

    实验采用了1台客户机,2台BIM模型服务器,其中,1台部署在云服务器上,用于测试BIM模型在广域网中传输的时延;另1台部署在本地,用来验证视锥体剔除算法。客户机与服务器平台配置如表2所示。

    表  2  客户机与服务器平台配置
    名称客户机参数局域网服务器参数云服务器参数
    操作系统Windows10 企业版Windows10 企业版Windows 2019 数据中心版
    处理器型号Intel Core i7-2802QMIntel Core i7-6700HQIntel Xeon Platinum 8269CY
    处理器规格2.3 GHz/4核/8线程2.6 GHz/4核/8线程2.5 GHz/2核/4线程
    内存大小16 G8 G4 G
    显卡型号NVIDIA Quadro 1000MNVIDIA GTX960M虚拟主机显卡
    显存大小2 G2 G-
    浏览器版本Chrome 98.0.4758.82--
    下载: 导出CSV
    | 显示表格

    选择建筑装修与通风空调2个专业的模型进行加载优化与渲染优化的对比测试。

    (1)模型缓存与加载优化方案测试

    图6所示,通风空调模型从远程服务器加载模型数据需要用时16.61 s,将数据存储到客户端本地缓存后,从本地缓存中直接加载模型数据的时间降低到了1.37 s;建筑装修模型采用了加载优化方案后,其模型加载时间也从53.69 s下降到了2.84 s。

    图  6  数据加载优化对比

    (2)视锥体剔除渲染方法对比测试

    图7所示,在没有采用包围球视锥体剔除算法时,通风空调模型的平均渲染帧率只有19 fps,浏览器渲染明显卡顿。引入包围球视锥体剔除算法后,模型的渲染帧率提升到了42 fps,平均提高了1.2倍。同样的,建筑装修模型采用了包围球视锥体剔除算法后,其渲染帧率也由平均12 fps提升到了34 fps,用户交互的流畅度得到了明显的改善。

    图  7  视锥体剔除渲染方法对比

    针对地铁BIM模型构件多、体量大,浏览器端加载、渲染用户等待时间长、浏览器卡顿、页面崩溃等问题,本文提出了若干模型离线轻量化策略,有效降低了模型的复杂度。在此基础上,提出了模型加载优化及视锥体剔除优化方案,为BIM模型轻量化引擎开发作出了有益的探索。

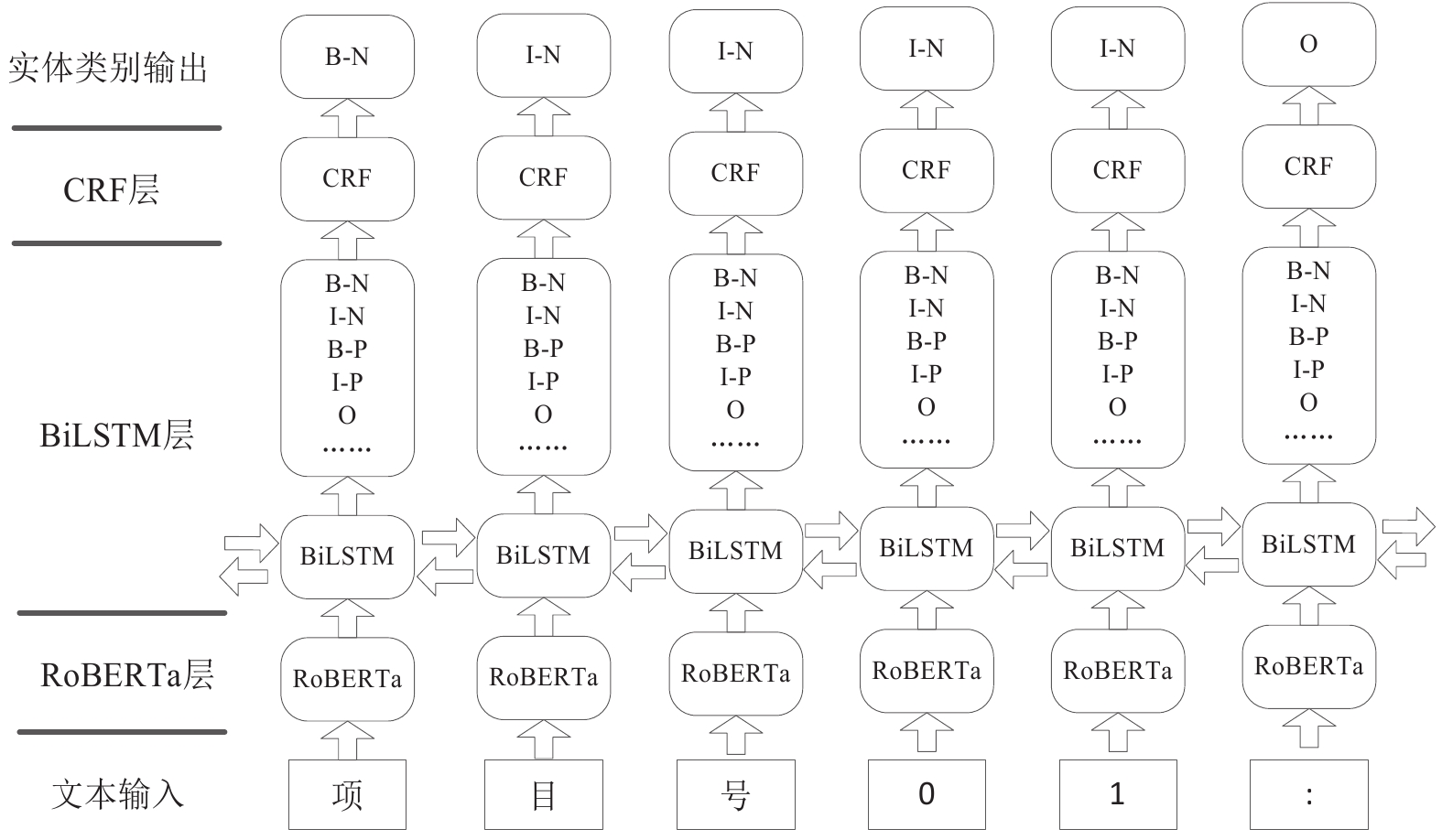

  • 图  1   RoBERTa-BiLSTM-CRF模型架构

    图  2   RoBERTa层架构

    图  3   BiLSTM层络架构

    图  4   训练过程损失函数曲线

    表  1   一口价策略命名实体信息列表

    序号实体名称标注标识序号实体名称标注标识
    1项目号N(Number)7新增发站站名NS(New-Start)
    2托运人P(People)8取消发站站名CS(Cancel-Start)
    3价差系数C(Coefficient)9到站站名A(Arrive)
    4考核有效期T(Time)10新增到站站名NA(New-Arrive)
    5考核运量F(Freight)11取消到站站名CA(Cancel-Arrive)
    6发站站名S(Start)
    下载: 导出CSV

    表  2   模型评价指标对比

    模型名称PRF
    BiLSTM-CRF89.38%90.10%89.74%
    BERT-BiLSTM-CRF91.15%90.29%90.72%
    RoBERTa-BiLSTM-CRF94.69%92.52%93.59%
    下载: 导出CSV

    表  3   基于不同训练样本的模型的评价指标对比

    训练样本PRF
    未增强87.61%88.89%88.25%
    已增强94.69%92.52%93.59%
    下载: 导出CSV
  • [1] 黄永亮,吴志伟. 基于比价的铁路货运一口价策略研究 [J]. 铁路计算机应用,2021,30(8):24-28. DOI: 10.3969/j.issn.1005-8451.2021.08.05
    [2]

    Lafferty J D, McCallum A K, Pereira F C N. Conditional random fields: probabilistic models for segmenting and labeling sequence data[C]//Proceedings of the Eighteenth International Conference on Machine Learning, 28 June, 2001, San Francisco, USA. New York, USA: Morgan Kaufmann Publishers Inc. , 2001: 282-289.

    [3] HUANG Z, XU W, YU K. Bidirectional LSTM-CRF models for sequence tagging[EB/OL].(2015-08-09)[2022-11-04]. https://arxiv.org/abs/1508.01991.
    [4] Ma X Z, Hovy E. End-to-end sequence labeling via bi-directional LSTM-CNNs-CRF[C]//Proceedings of the 54th Annual Meeting of the Association for Computational Linguistics, 7-12 August, 2016, Berlin, Germany. Association for Computational Linguistics, 2016. 1064-1074.
    [5]

    Vaswani A, Shazeer N, Parmar N, et al. Attention is all you need[C]//Proceedings of the 31st International Conference on Neural Information Processing Systems, 4 December, 2017, Long Beach, USA. Red Hook, USA: Curran Associates Inc. , 2017: 6000-6010.

    [6] 汪 政, 张 勇, 金丽丽, 等. 航变信息提取方法及系统: 中国, CN108595430A[P]. 2018-09-28.
    [7] 杨 祎,崔其会,丁奕齐. 面向电网设备故障报告的半监督命名实体识别方法 [J]. 计算机应用,2021,41(S2):41-47.
    [8] 李 韧,李 童,杨建喜,等. 基于Transformer-BiLSTM-CRF的桥梁检测领域命名实体识别 [J]. 中文信息学报,2021,35(4):83-91. DOI: 10.3969/j.issn.1003-0077.2021.04.012
    [9] 赵瑞晨. 基于深度学习的铁路设备事故数据挖掘与分析[D]. 北京: 北京交通大学, 2020.
    [10] 李新琴,史天运,李 平,等. 基于文本的高速铁路信号设备故障知识抽取方法研究 [J]. 铁道学报,2021,43(3):92-100. DOI: 10.3969/j.issn.1001-8360.2021.03.012
    [11] 杨连报, 王同军, 李新琴, 等. 一种铁路文本命名实体识别方法及装置: 中国, CN111191452A[P]. 2020-05-22.
    [12] 靳 征. 铁路货运数字化审计分析模型构建探讨 [J]. 铁道经济研究,2022(5):10-13. DOI: 10.3969/j.issn.1004-9746.2022.05.003
    [13] LIU Y, OTT M, GOYAL N, et al. RoBERTa: a robustly optimized BERT pretraining approach [ EB / OL] . ( 2019-07-26) [2022:11-04] .https://doi. org / 10. 48550 / arXiv. 1907. 11692.
    [14] Devlin J, Chang M W, Lee K, et al. BERT: pre-training of deep bidirectional transformers for language understanding[C]//Proceedings of 2019 Conference of the North American Chapter of the Association for Computational Linguistics, 2-7 June, 2019, Minneapolis, Minnesota. Association for Computational Linguistics, 2018: 4171-4186.
