基于BIM的接触网腕臂装配设计系统研究

张毅

doi:10.3969/j.issn.1005-8451.2023.04.07

基于BIM的接触网腕臂装配设计系统研究

张毅

中铁工程设计咨询集团有限公司，北京　100055

基金项目: 国家重点研发计划“科技冬奥”重点专项（2020YFF0304105）

详细信息

作者简介:
张　毅，工程师

中图分类号: U225.1 : TP39
计量
- 文章访问数: 076
- HTML全文浏览量: 050
- PDF下载量: 017
出版历程
- 收稿日期: 2022-02-15
- 刊出日期: 2023-04-24

BIM based catenary cantilever assembly design system

ZHANG Yi

China Railway Engineering Design & Consultant Group Co. Ltd., Beijing　100055, China

摘要

摘要: 针对现阶段接触网腕臂装配建筑信息模型（BIM，Building Information Modeling）设计主要采用通用安装模型，无法精确反映现场实际安装情况的问题，建立单元库创建腕臂装配模板，结合参数化单元技术及自定义实体等技术，研发了基于BIM的接触网腕臂装配设计系统。该系统可快速创建并布置接触网腕臂装配模型，实现装配设计的自动化和智能化。实践表明，开发的系统大幅提高了接触网腕臂的装配质量和精度，可满足接触网BIM设计的需要，为进一步推进接触网的数字化、智能化发展提供支撑。
- 接触网 /
- 腕臂装配 /
- 建筑信息模型（BIM） /
- 数字化 /
- 参数化
Abstract: At present, the design of the Building Information Modeling (BIM) for catenary cantilever assembly mainly adopts a universal installation model, which cannot accurately reflect the actual installation situation on site. This paper established a unit library to create a cantilever assembly template, and combined parameterized unit technology and custom entity technology to develop a BIM based catenary cantilever assemblydesign system. This system can quickly create and arrange a catenary cantilever assembly model, achieving automation and intelligence in assembly design. Practice has shown that the developed system has significantly improved the assembly quality and accuracy of the catenary cantilever model, which can meet the needs of the BIM design of the catenary and provide support for further promoting the digital and intelligent development of the catenary.
- catenary /
- cantilever assembly /
- Building Information Modeling (BIM) /
- digital /
- parameterization

HTML全文

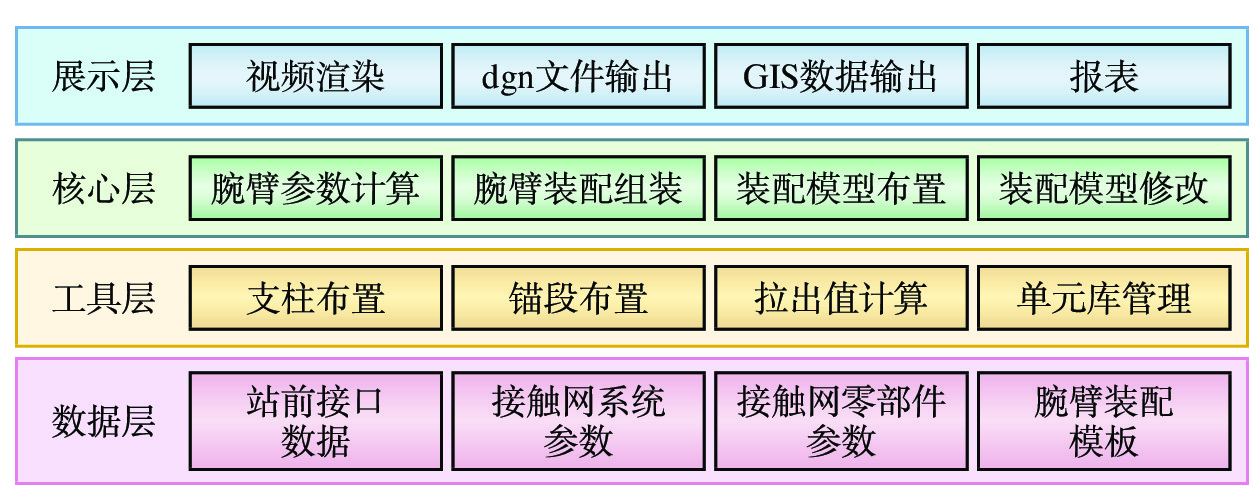

图 1 系统架构

下载: 全尺寸图片幻灯片

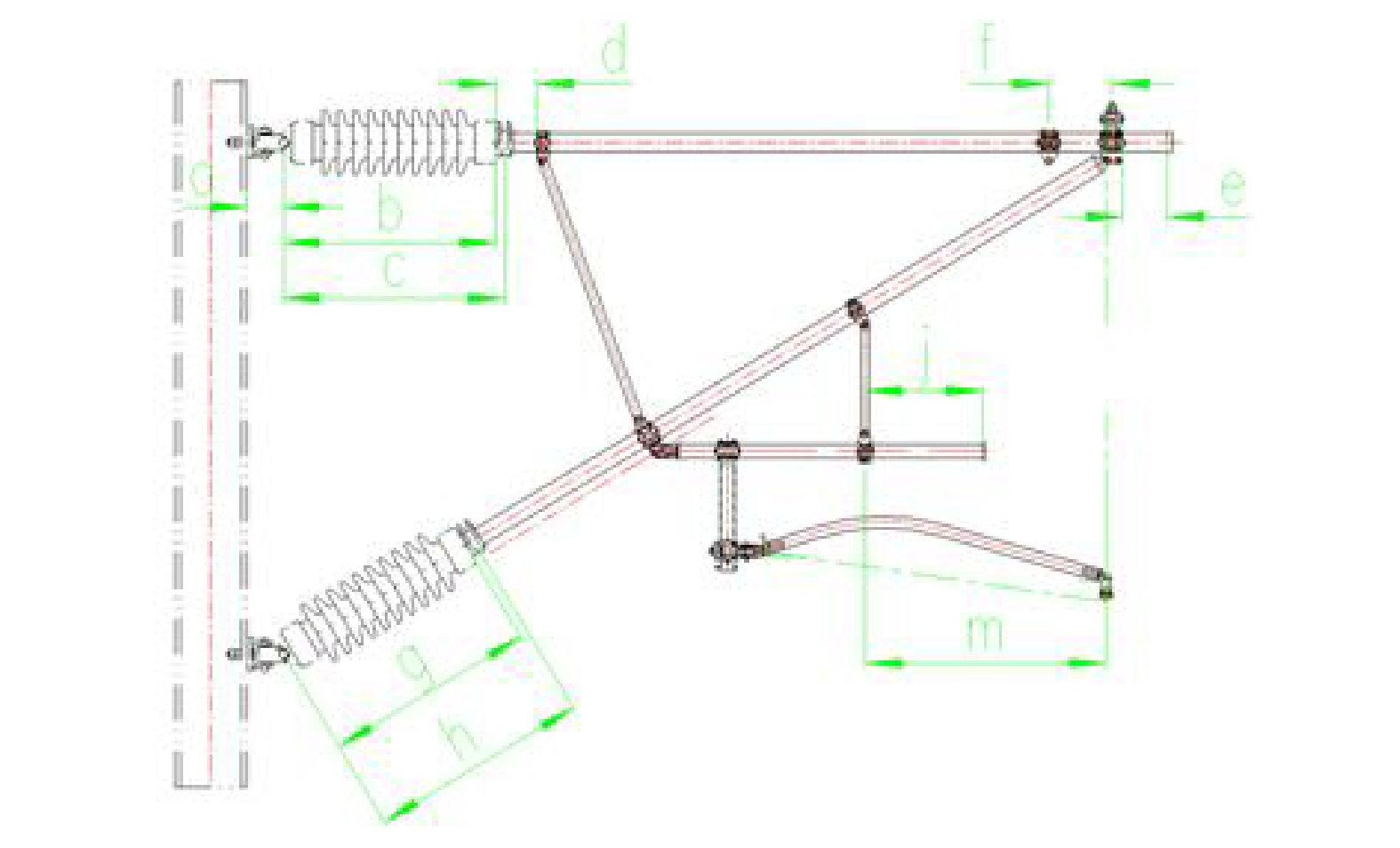

图 2 腕臂装配模板参数约束

下载: 全尺寸图片幻灯片

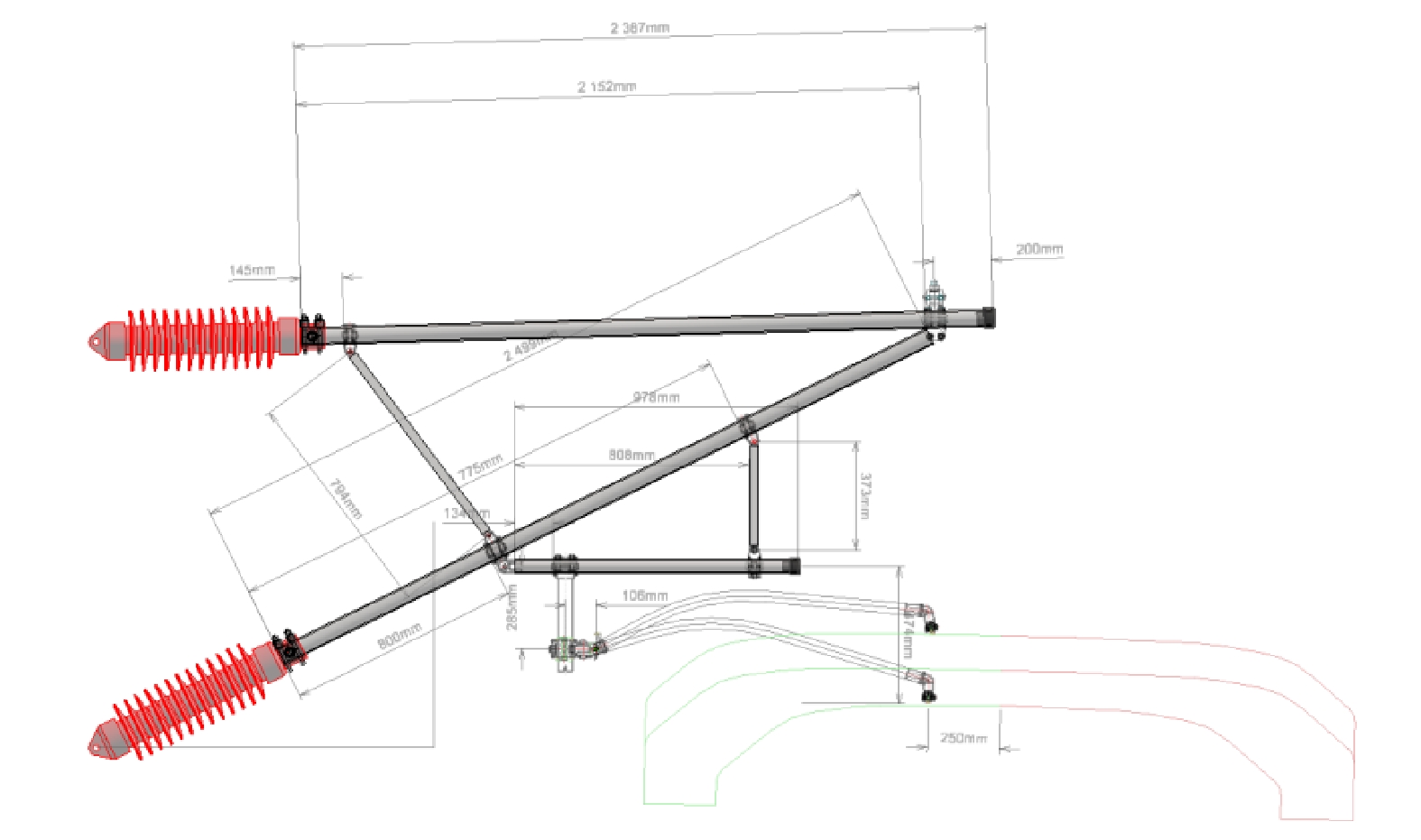

图 3 腕臂装配模型

下载: 全尺寸图片幻灯片

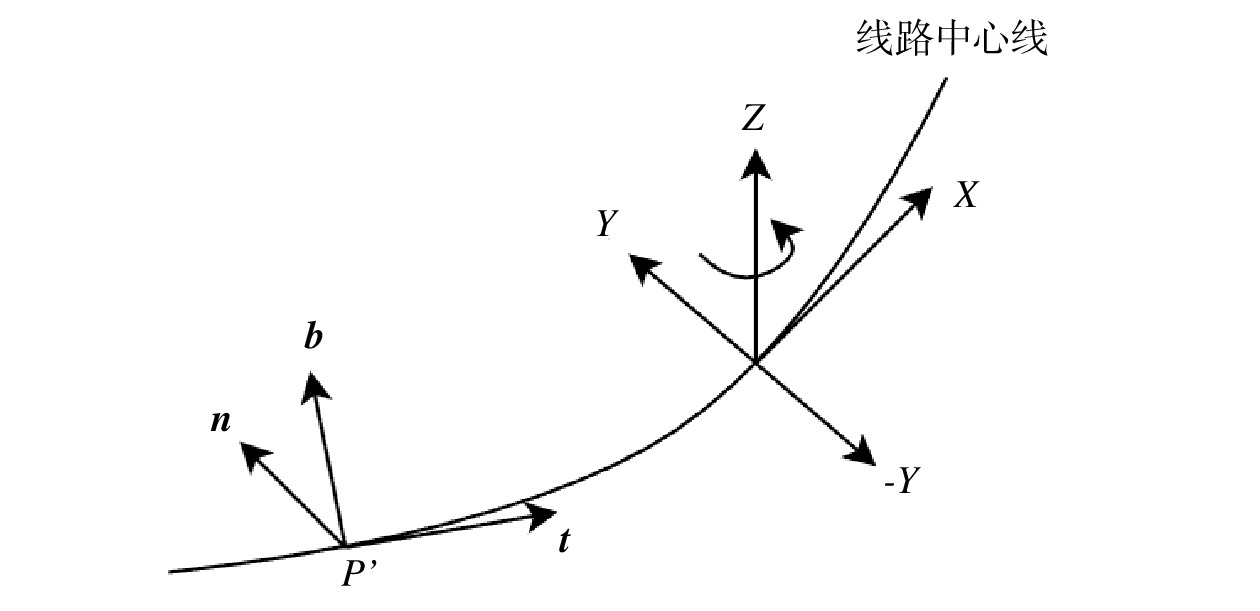

图 4 旋转矩阵计算

下载: 全尺寸图片幻灯片

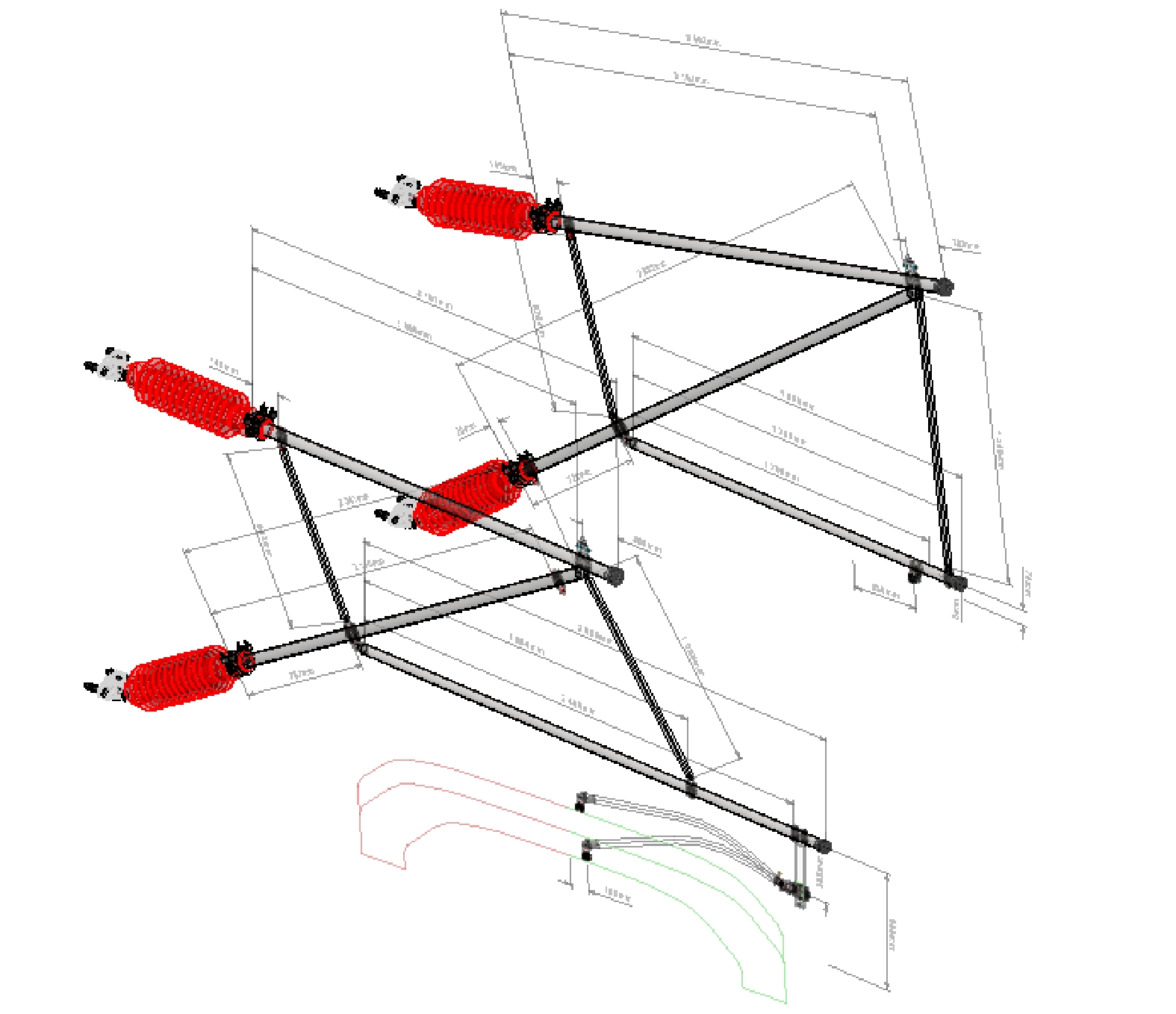

图 5 转换柱腕臂装配预配图纸

下载: 全尺寸图片幻灯片

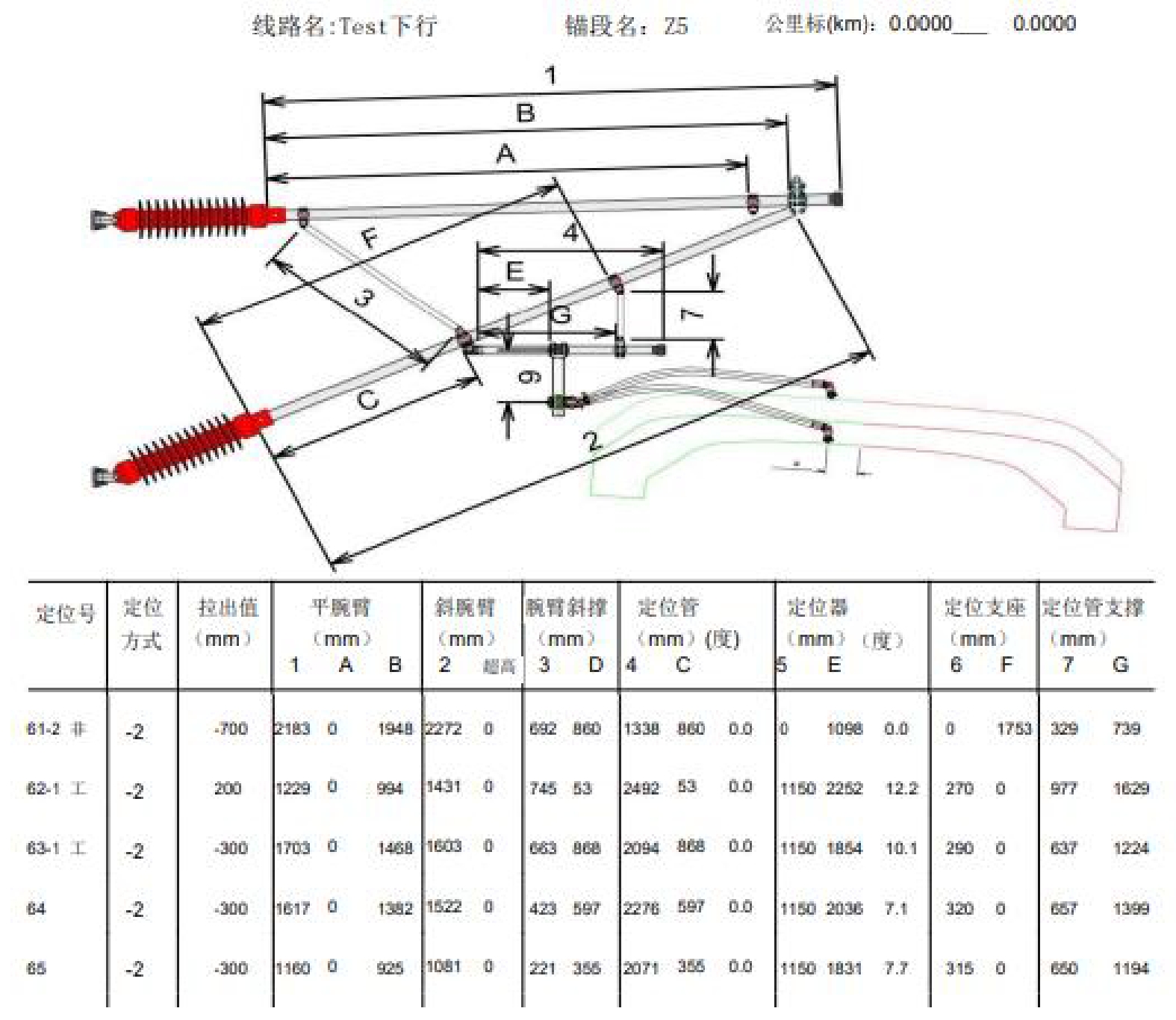

图 6 腕臂装配尺寸输出

下载: 全尺寸图片幻灯片

参考文献(9)

[1]	王同军. 中国智能高速铁路体系架构研究及应用 [J]. 铁道学报,2019,41(11):1-9.
[2]	徐骏,李安洪,刘厚强,等. BIM在铁路行业的应用及其风险分析 [J]. 铁道工程学报,2014,31(3):129-133. DOI: 10.3969/j.issn.1006-2106.2014.03.023
[3]	耿肖,石瑞霞. BIM技术在接触网设计中的应用 [J]. 铁路技术创新,2017(4):82-85.
[4]	刘红良,王万齐,王辉麟,等. BIM技术在高速铁路接触网工程中的应用研究 [J]. 铁路计算机应用,2019,28(6):54-58. DOI: 10.3969/j.issn.1005-8451.2019.06.013
[5]	陈珊珊,王颖,徐灏. 基于Dynamo的接触网自动装配设计 [J]. 铁路技术创新,2019(4):111-115.
[6]	黄鑫,鲁小兵. BIM技术在400 km/h高速铁路接触网工程中的应用 [J]. 高速铁路技术,2021,12(5):102-106.
[7]	黎仕强. 接触网BIM设计关键技术研究 [J]. 铁路技术创新,2015(3):63-65.
[8]	刘北胜,尹逊霄,郭歌,等. 铁路工程BIM协同设计与构件共享研究 [J]. 铁路计算机应用,2020,29(12):25-28. DOI: 10.3969/j.issn.1005-8451.2020.12.006
[9]	金光. BIM技术在接触网腕臂预配中的应用研究 [J]. 铁路技术创新,2019(1):72-75.
