基于空间分析的铁路征地数量计算方法

孙泽昌

孙泽昌. 基于空间分析的铁路征地数量计算方法[J]. 铁路计算机应用, 2020, 29(12): 1-6.
引用本文: 孙泽昌. 基于空间分析的铁路征地数量计算方法[J]. 铁路计算机应用, 2020, 29(12): 1-6.
SUN Zechang. Railway land acquisition quantity calculation method based on spatial analysis[J]. Railway Computer Application, 2020, 29(12): 1-6.
Citation: SUN Zechang. Railway land acquisition quantity calculation method based on spatial analysis[J]. Railway Computer Application, 2020, 29(12): 1-6.

基于空间分析的铁路征地数量计算方法

详细信息
    作者简介:

    孙泽昌,工程师

  • 中图分类号: U212.2 : TP39

Railway land acquisition quantity calculation method based on spatial analysis

  • 摘要: 为减少铁路设计项目中土地外业调查工作量,提高征地数量统计准确性,提出利用国土部门提供的土地利用数据库和基本农田数据库,采用空间相交分析和空间擦除分析计算征地数量的方法,实现快捷、准确的铁路设计项目用地数量计算统计。与依赖人工外业调查作业完成铁路征地数量计算统计的传统方法相比,该方法可显著提高内业统计效率与征地数量准确度,为铁路设计项目带来一定的经济效益。
    Abstract: To reduce the workload of external investigation of land acquisition in railway design projects and improve the accuracy of statistics of land acquisition, a railway land acquisition quantity calculation method based on spatial analysis is proposed by utilizing the land use database and basic farmland database from the departments of land and resources management, which can realize fast and accurate quantity statistics of land acquisition in a railway design project. Compared to traditional quantity statistics of land acquisition relying on laborious manual work of external investigation, this method can greatly improve the efficiency and the accuracy of quantity statistics of land acquisition and bring certain economic benefits to a railway design project.
  • 铁路工程征地费用是铁路工程投资的重要组成部分。如果铁路设计单位勘察设计深度不够,征地数量统计不准确,会导致设计预算远低于实际征地补偿[1]

    本文提出利用国土部门的土地调查成果,采用基于空间分析的征地数量计算方法,既可省去土地外业调查的工作量,也有利于提高征地数量计算的效率和准确性。

    传统铁路工程征地数量计算是先调查沿铁路线位地块的土地类型(水田、旱地、公路用地、基本农田等)、里程范围、土地性质(集体或国有)、所属行政区划等信息;根据里程范围,结合铁路工程用地界,计算该地块面积,按行政区划、土地权属性质对土地进行分类统计,得到铁路工程征地数量表。

    按照传统征地数量计算方法,地块边界并不是真实边界,边界按照直线处理,地块面积不准确,如图1所示。

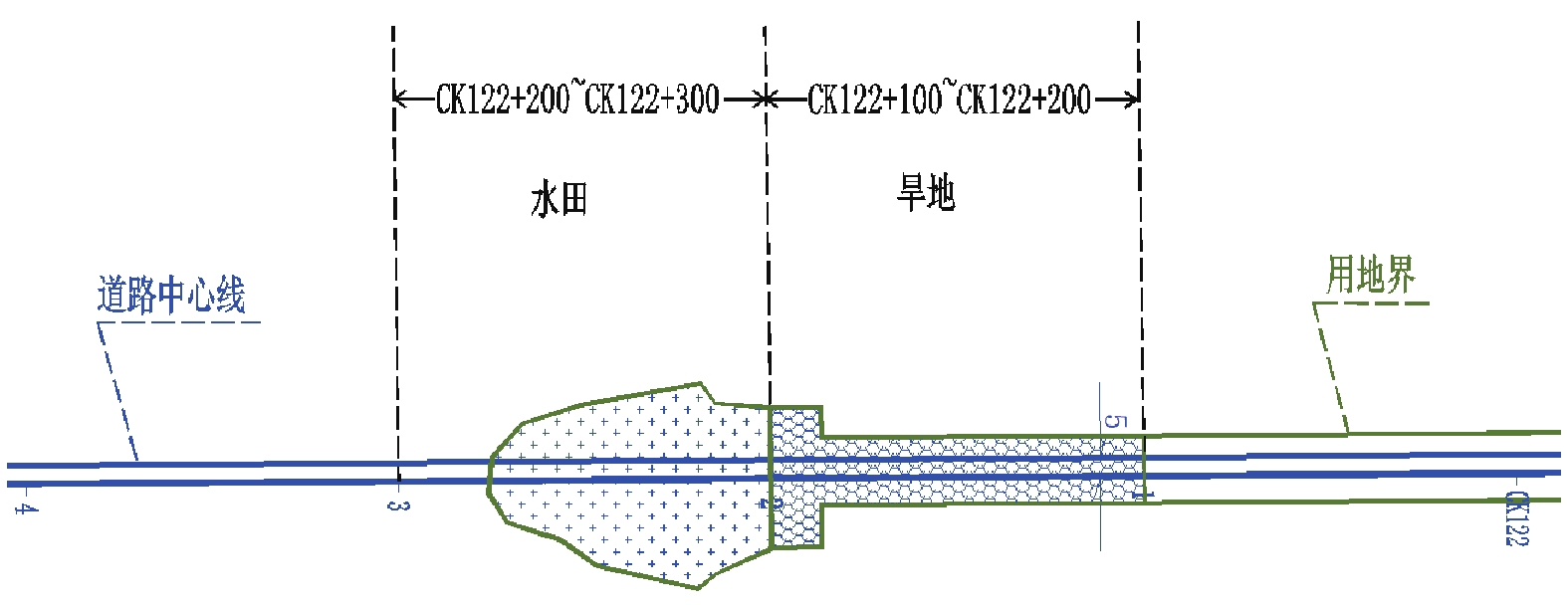

    图  1  传统征地数量计算方法示意

    其次,土地所属行政区划是依据地块座落位置确定的,这种调查方式对于“飞地”[2]存在统计错误。“飞地”是指地块实际座落单位与权属单位不同,如位于湖北省麻城市的罗阳村属于武汉市新洲区;此外,基本农田调查依赖基本农田标志牌进行识别,容易产生人为误差。

    综上所述,传统征地数量计算方法需耗费人力和物力开展外业土地调查,内业计算效率低下,还无法保证准确性。当铁路线路设计发生变更,需重新进行外业土地调查。为此,需要一种更为高效、准确的征地数量计算方法。

    王志林等人提出一种基于三维激光扫描获取征地拆迁红线内房屋及其附属物、树木植被、电力线等实物的征地数量计算方法[3]。余波提出一种基于实测地形图征地房屋统计方法[4]。但这些方法的实质是计算拆迁数量,并非用地数量。目前,国内鲜有文章介绍征地数量计算方法。

    目前,第3次全国国土调查已取得初步成果,各地区国土部门已更新土地利用数据库和基本农田数据库[5];其中,基本农田数据库是土地利用数据库的子集。因此,铁路外业勘测时,无需再调查土地,可向铁路线路所经地区的国土部门收集土地利用数据库和基本农田数据库。

    土地利用数据库准确记录该地区每块土地的几何坐标、土地权属性质、土地地类名称、土地权属单位信息,其它属性含义可参见第三次全国土地调查技术规程[6]。基本农田数据库记录该地区每块基本农田的几何坐标、土地权属性质、土地地类名称、土地权属单位信息,其它属性含义可参见基本农田数据库标准[7]图2为土地利用数据库属性信息示例,高亮土地为水田,其属性表中DLMC、QSXZ、QSDWDM、QSDWMC分别为地类名称、权属性质、权属单位代码、权属单位名称。

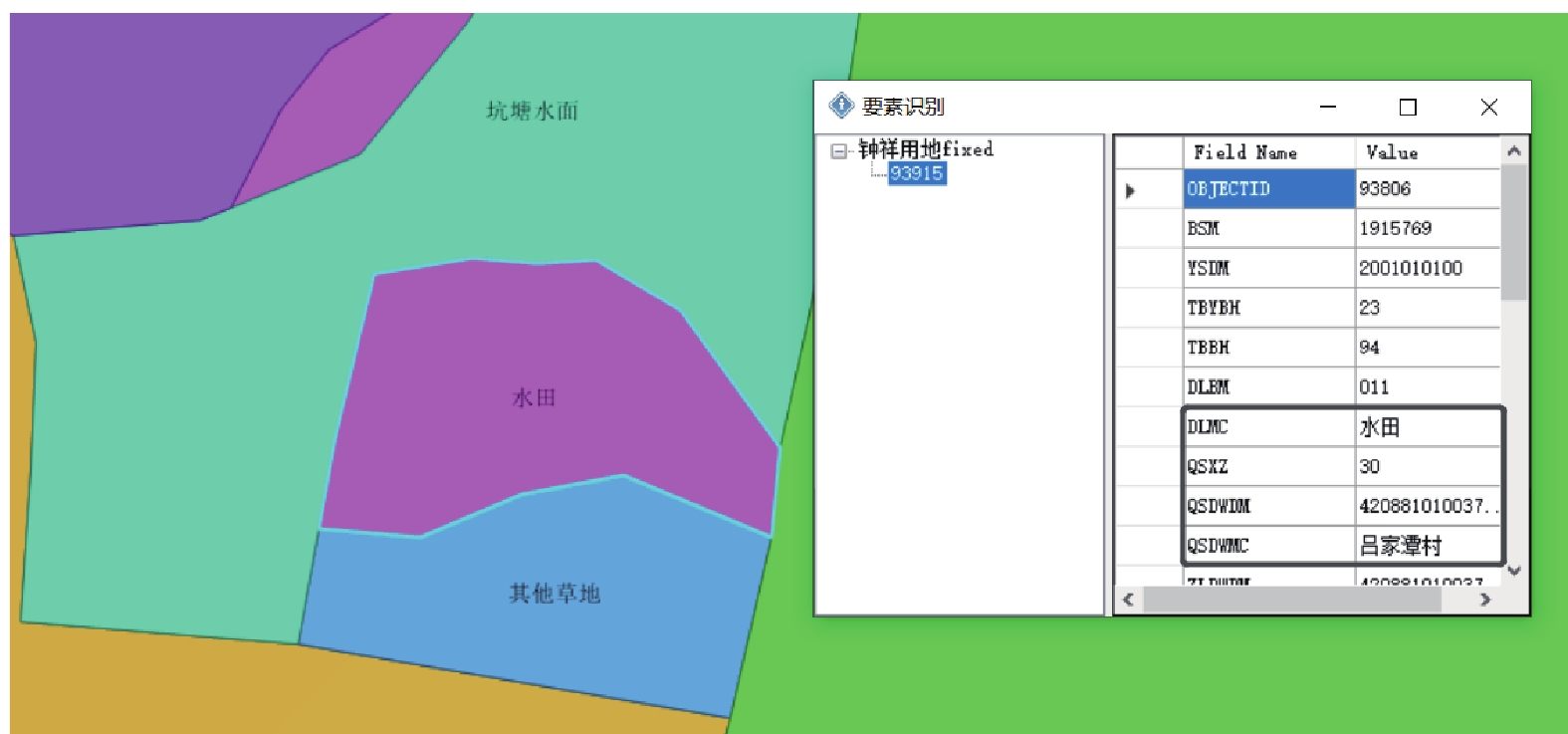

    图  2  土地利用数据库属性信息示例

    地类名称(DLMC)表示土地的类型,比如水田、林地[8];权属单位名称(QSDWMC)表示土地所属行政区划的名称,该属性往往不包含完整的行政区划信息,分类统计征地数量时,多采用权属单位代码(QSDWDM);权属单位代码(QSDWDM)为完整的土地所属行政区划代码,前6位数字是省(直辖市)、市、县(县级市)代码[9],7~12位是乡(镇)、村代码[10];权属性质(QSXZ)取值见表1

    表  1  土地权属性质代码表[6]
    代码权属性质
    10国有土地所有权
    20国有土地使用权
    30集体土地所有权
    31村民小组
    32村集体经济组织
    33乡集体经济组织
    34其它农民集体经济组织
    40集体土地使用权
    下载: 导出CSV
    | 显示表格

    土地利用数据库和基本农田数据库有3种常见文件格式:Shapefile、Personal Geodatabase和File Geodatabase;Shapefile数据库至少包括“*.shp”“*.shx”“*.dbf”和“*.prj”4个文件,外业收集数据时需检查收集到的数据库文件是否齐全;其中,“*.shp”文件记录几何信息,“*.shx”文件记录几何图形的索引,“*.dbf”文件记录属性,“*.prj”文件记录空间参考信息。Personal Geodatabase是Access数据库,文件扩展名为“mdb”;File Geodatabase数据库是1个文件夹,文件夹名称以“.gdb”结尾。

    (1)使用土地几何坐标数据计算土地面积;(2)按土地权属性质、土地地类名称和土地权属单位代码进行土地数量分类统计,铁路征地数量计算流程见图3所示。

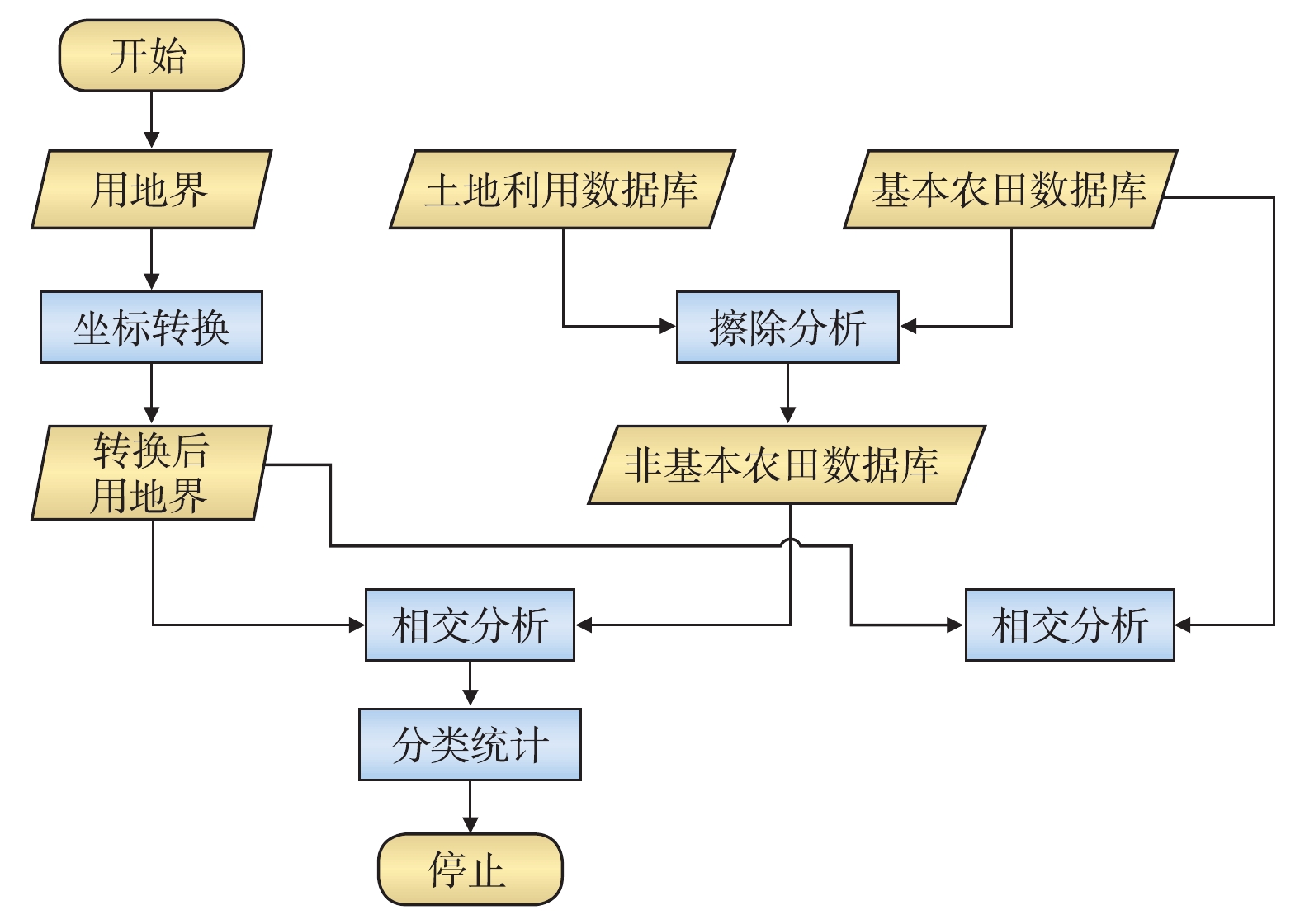

    图  3  铁路征地数量计算流程

    铁路工程坐标参考往往与土地利用数据库和基本农田数据库的坐标参考不一致,进行空间分析前,需对铁路工程用地界进行坐标转换。铁路工程用地界采用笛卡尔平面直角坐标系,测量平面直角坐标系南北方向为x轴,东西方向为y轴;进行坐标转换时,应先将用地界的x坐标与y坐标互换,转换为测量平面直角坐标系下坐标值。使用开源跨平台地图投影库Proj.4[11]完成坐标转换,坐标转换完毕之后,再将x坐标与y坐标互换,即可得到与数据库坐标参考一致的坐标值。通过坐标转换,用地界的坐标参考可与土地利用数据库和基本农田数据库的坐标参考保持一致。

    空间相交分析判断2个几何多边形空间上是否相交;若相交,空间相交结果为被相交图形中与相交图形重叠的部分,如图4所示。

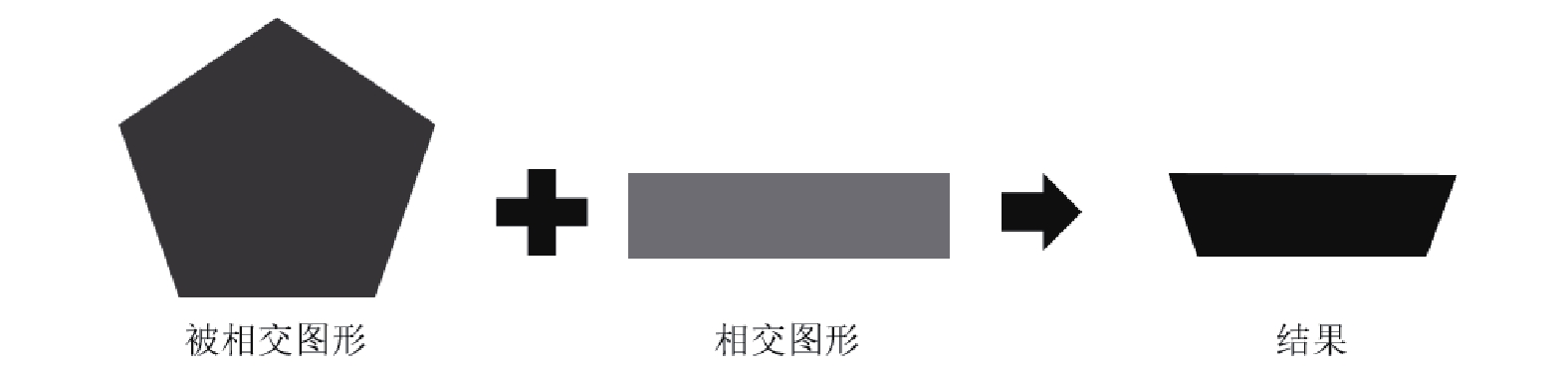

    图  4  空间相交分析原理示意

    将铁路工程用地界与基本农田数据库进行相交分析,可得到用地界范围内的基本农田图形集。

    空间相交分析算法描述如下:

    IntersectionAnalysis()

    {

    for each(基本农田图斑 in 基本农田数据库)

    {

    for each(用地界多边形 in 用地界)

    {

    //判断图形包围盒是否相交可加速程序运行

    if (基本农田图斑包围盒与用地界多边形包围盒有交集)

    {

    基本农田图斑与用地界多边形相交分析返回geo;

    if (geo非空)

    {

    geo添加至结果集;

    }//end if

    }//end if

    }//end for

    }//end for

    返回结果集;

    }//end function

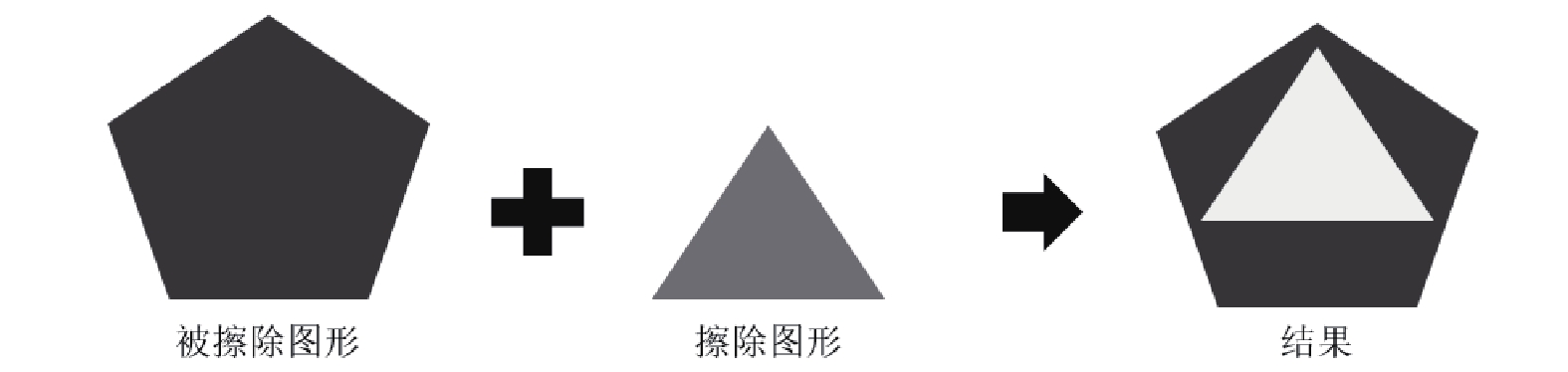

    空间擦除分析判断2个几何多边形空间关系上是否相交;若相交,空间擦除结果为被擦除图形与擦除图形不重叠的部分,如图5所示。

    图  5  空间擦除分析原理示意

    基本农田数据库是土地利用数据库的子集,对铁路工程用地界与土地利用数据库进行相交分析,得到用地界范围内的土地集包含基本农田。为避免重复统计基本农田数量,通过空间擦除分析,从土地利用数据库中剔除基本农田数据,得到非基本农田数据库。

    空间擦除分析算法描述如下:

    EraseAnalysis()

    {

    for each(土地利用图斑 in 土地利用数据库)

    {

    for each(基本农田图斑 in 基本农田数据库)

    {

    //判断图形包围盒是否相交可加速程序运行

    if (土地利用图斑包围盒与基本农田图斑包围盒有交集)

    {

    土地利用图斑与基本农田图斑擦除分析返回geo;

    if (geo非空)

    {

    geo添加至结果集;

    }//end if

    }//end if

    }//end for

    }//end for

    返回结果集;

    }//end function

    对土地利用数据库与基本农田数据库进行空间擦除分析,得到的非基本农田数据库不再含有基本农田数据;再将非基本农田数据库与用地界进行相交分析,得到用地界内非基本农田征地数据。

    通过空间擦除分析和空间相交分析,得到用地界内基本农田数据库和用地界内非基本农田数据库。按权属单位代码(QSDWDM)、权属性质(QSXZ)和地类名称(DLMC),对这2个数据库进行分类统计,得到基本农田数量表和非基本农田数量表。

    非基本农田征地数量统计与基本农田征地数量统计算法一致,以基本农田征地数量统计为例,阐述详细的计算过程。

    将基本农田数据库记为NT,数据库中每块土地的QSDWDM属性为完整的土地所属行政区划代码,利用爬虫技术解析行政区划的中文名称。具体的计算流程如下:

    (1)读取 NT数据库中1条土地记录,记为Land;提取Land的QSDWDM属性值,记为DM,属性值前6位数字是省(直辖市)、市、县(县级市)代码,7 ~ 12位是乡(镇)、村代码。国家统计局每年公布全国行政区划代码与行政区划名称对照表,该对照表的访问地址为:http://www.stats.gov.cn/tjsj/tjbz/tjyqhdmhcxhfdm/Year/index.html,记为Url;其中,属性Year为国家统计局网站上公布的统计用区划和城乡划分代码的最新年份;

    (2)将DM分解为5个部分,每1个部分不足12位时,在其末尾补足数字“0”;行政区划按从大到小,依次记为DM1,DM2,DM3,DM4,DM5。采用网络爬虫技术,爬取对照表访问地址Url,将DM解析为行政区划名称,如图6所示;

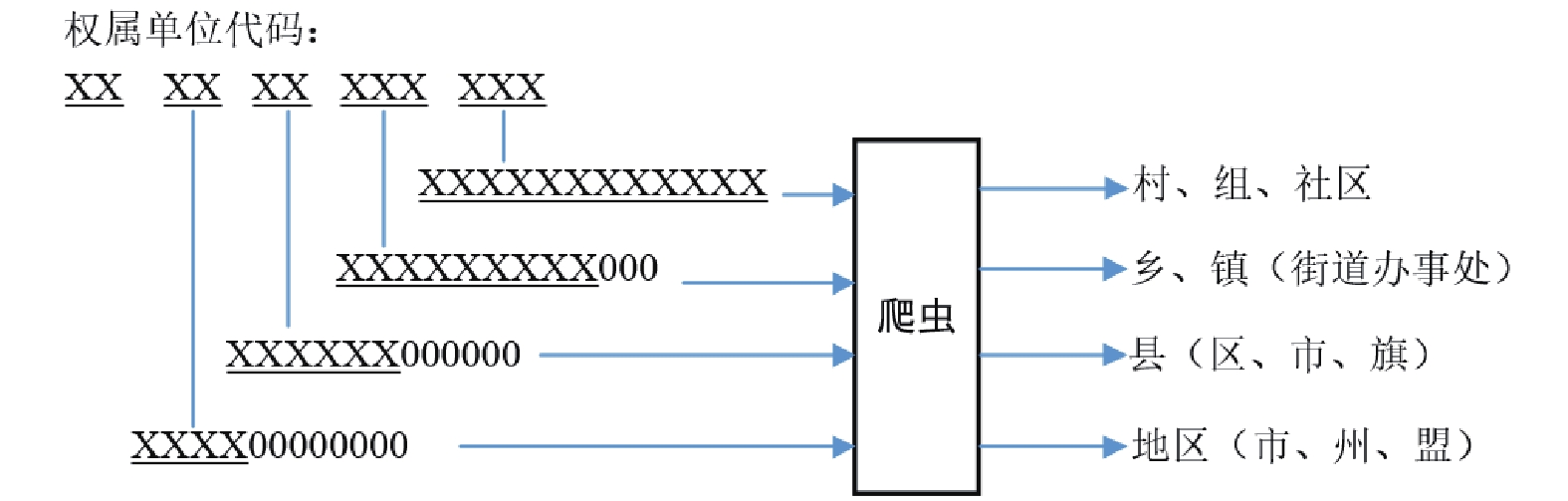

    图  6  征地所属行政区划名称的爬取过程示意

    (3)省(自治区、直辖市)的数量少,且代码固定,直接在程序中设置省(自治区、直辖市)代码与名称的映射关系,根据DM1代码可获取省(自治区、直辖市)名称,记为PName;

    (4)利用HtmlAgilityPack程序集[12]解析对照表访问地址Url所对应的HTML代码;设置搜索条件XPath=“.//tr[@class=’ provincetr’]”,可获取所有省份名称与跳转链接地址集,记为{P};在集合{P}中查找PName,对应的跳转链地址接记为U1;爬取跳转链地址U1,将XPath=“.//tr[@class=’citytr’]”作为搜索条件,获取当前省份(直辖市)下属所有地区(市、州、盟)的代码、名称和跳转链接地址集,记为集合{City}。在集合{City}中查找代码DM2对应的地区名称和跳转链接地址,记为U2;

    (5)爬取网址U2,设置搜索条件XPath=“.//tr[@class=’countytr’]”,获取当前地区下属所有县(区、市、旗)代码、名称和跳转链接地址集,记为{County};在集合{County}中查找代码DM3对应的县名称和跳转链接地址,记为U3;

    (6)爬取跳转链接地址U3,设置搜索条件为XPath=“.//tr[@class=’towntr’]”,获取当前县下属所有乡、镇(街道办事处)代码、名称和跳转链接地址集,记为{Town};在集合{Town}中查找代码DM4对应的乡镇名称和跳转链接地址,记为U4;

    (7)爬取网址U4,设置搜索条件XPath=“.//tr[@class=’villagetr’]”,获取当前乡镇下属所有村(组、社区)代码、名称集,记为{Village};在集合{Town}中查找代码DM5对应的村(组、社区)名称。

    按以上步骤,通过解析QSDWDM属性值,可得到完整的行政区划名称。

    读取土地Land的DLMC属性值进行分组,取值“10”或“20”归为国有土地分组,其它归为集体土地分组。

    遍历数据库中所有土地,爬取对应的土地行政区划中文名称,按照行政区划名称、权属性质、土地类型进行分组,统计各分组的地块面积,得到用地界内基本农田数量表。

    DotSpatial是一套开源地理信息系统类库,支持C#编程语言,可用于实现土地利用数据库的可视化[13];采用C#语言,基于Dotspatial开发征地数量计算统计软件。以安徽省某铁路工程为例,计算基本农田征地数量和非基本农田征地数量。

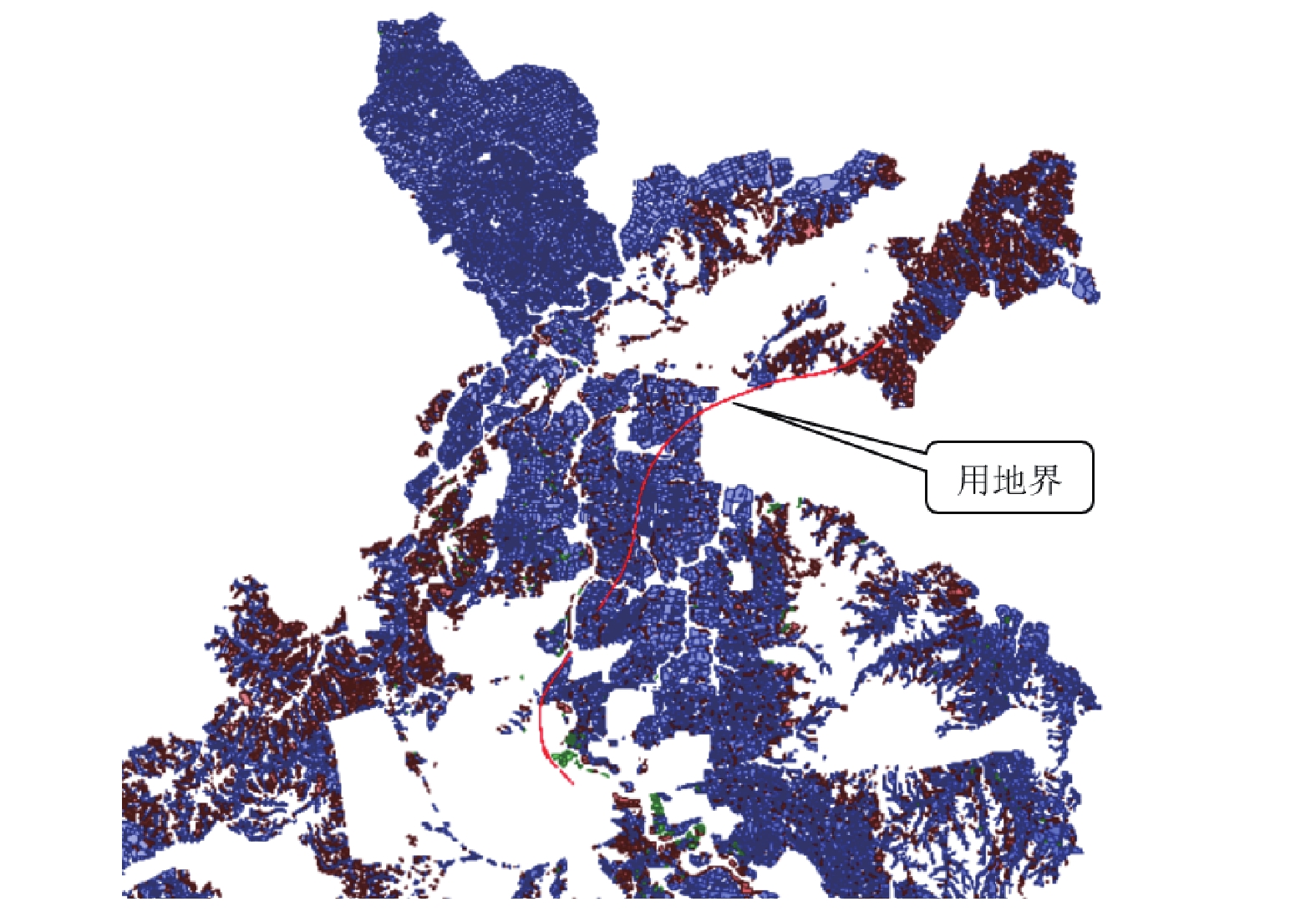

    提取铁路用地界坐标进行坐标转换,使其坐标参考与基本农田数据库的坐标参考一致,用地界与基本农田数据库的叠加显示见图7

    图  7  基本农田与用地界的叠加显示

    图7中,红色带状区域是经过坐标转换的铁路用地界,基本农田作为被相交图形,用地界作为相交图形进行空间相交分析,得到用地界内基本农田数据库,最后根据数据库的QSXZ、DLMC、QSDWDM属性进行分类统计输出基本农田数量表,如图8所示。

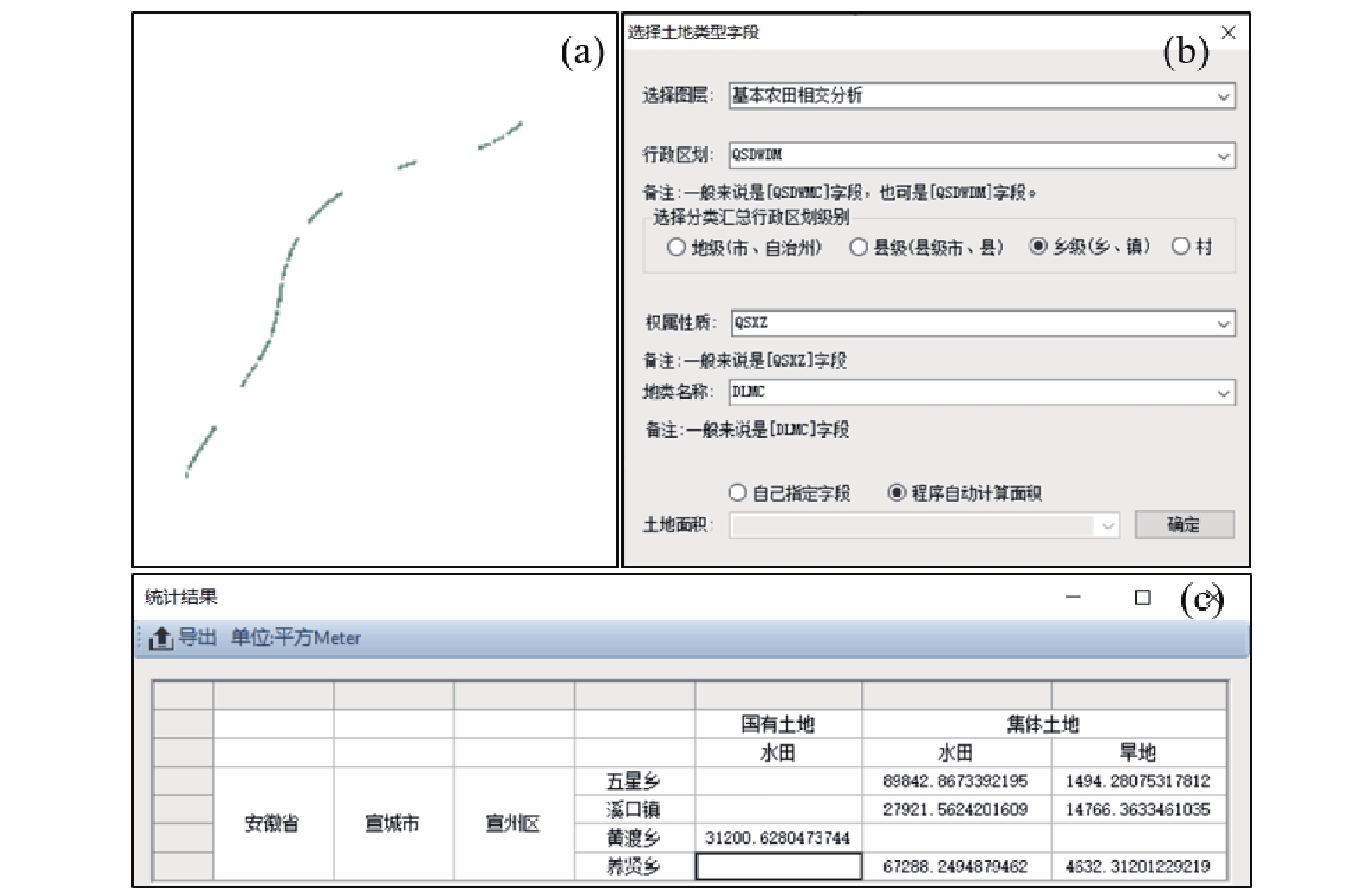

    图  8  相交分析统计结果

    图8中,显示区域(a)为铁路用地界与基本农田数据库相交分析结果,(b)为分类统计属性字段设置以及行政区划统计级别设置,(c)为征用基本农田数量统计结果。

    使用擦除分析方法将从土地利用数据库中擦除与基本农田数据库相交的部分,得到非基本农田数据库,如图9所示。

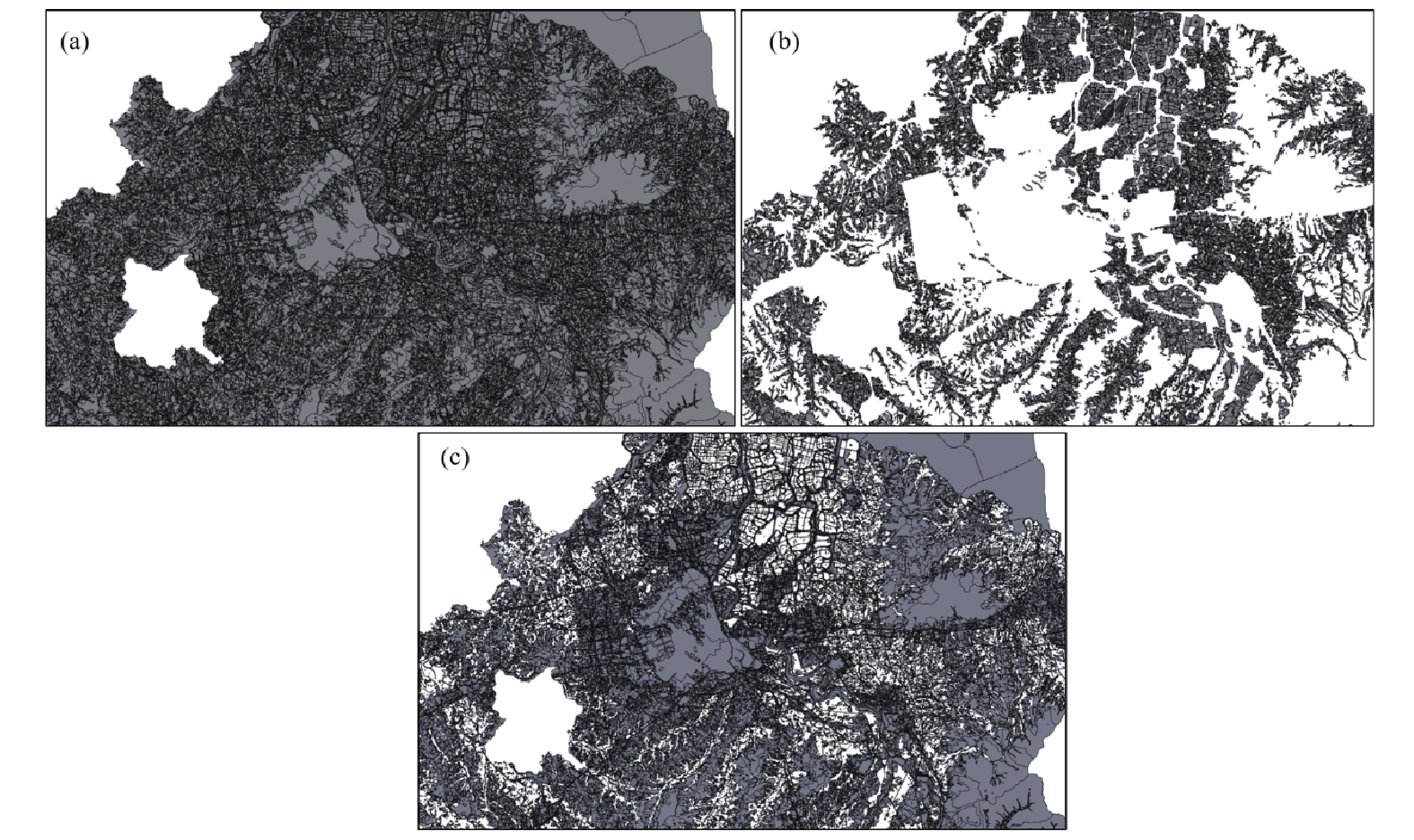

    图  9  擦除分析实例

    图9中,(a)为土地利用数据库,(b)为基本农田数据库,(c)为非基本农田数据库。非基本农田数据库与用地界进行空间相交分析,得到用地界内非基本农田数据库,经分类统计,得到非基本农田征地数量表。非基本农田征地数量分类统计与基本农田征地数量分类统计步骤一致,不再赘述。

    提出铁路征地数量计算方法,利用国土部门提供的土地利用数据库和基本农田数据库,通过空间相交分析和空间擦除分析,计算出征地面积;利用网络爬虫技术,获取土地所属的行政区划名称,按照行政区划、权属性质、土地名称进行分类统计,得到征地数量统计表。

    该方法无需进行土地外业调查作业,可减少外业勘测工作量。此外,当线路平面发生变更时,也无需返工重新进行外业土地调查。与传统土地调查方法相比,土地利用数据库和基本农田数据库提供了更为准确的土地边界和土地权属等信息,征地数量统计也更为精确。基于空间分析的铁路征地数量计算方法不仅适用于铁路工程永久征地和大临工程等临时征地数量计算,也适用于公路工程。

  • 图  1   传统征地数量计算方法示意

    图  2   土地利用数据库属性信息示例

    图  3   铁路征地数量计算流程

    图  4   空间相交分析原理示意

    图  5   空间擦除分析原理示意

    图  6   征地所属行政区划名称的爬取过程示意

    图  7   基本农田与用地界的叠加显示

    图  8   相交分析统计结果

    图  9   擦除分析实例

    表  1   土地权属性质代码表[6]

    代码权属性质
    10国有土地所有权
    20国有土地使用权
    30集体土地所有权
    31村民小组
    32村集体经济组织
    33乡集体经济组织
    34其它农民集体经济组织
    40集体土地使用权
    下载: 导出CSV
  • [1] 赵晓怡. 铁路征地拆迁存在的问题浅析 [J]. 管理观察,2019(9):60-61.
    [2] 闰可铭. 中国的“飞地” [J]. 地理教育,2012(7):126-126.
    [3] 王志林, 耿汉文, 赵 亚, 等. 基于三维激光扫描的征地拆迁实物调查方法及调查系统[P]. CN106247936A, 2016-12-21.
    [4] 余 波. 一种市政道路征地房屋统计方法[P]. CN110889794A, 2020-03-17.
    [5] 姚 敏,吴 豪. 应用第三次全国国土调查成果更新永久基本农田数据库 [J]. 国土资源信息化,2019(5):40-43.
    [6] 中华人民共和国国土资源部. 第三次全国土地调查技术规程(征求意见稿)[M]. 北京: 中国标准出版社, 2017.
    [7] 中华人民共和国国土资源部. 基本农田数据库标准: TD/T 1019-2009[S]. 北京: 中国标准出版社, 2009.
    [8] 中华人民共和国国家质量监督检验检疫总局, 中国国家标准化管理委员会. 土地利用现状分类: GB/T 21010-2017[S]. 北京: 中国标准出版社, 2017.
    [9] 中华人民共和国国家质量监督检验检疫总局, 中国国家标准化管理委员会. 中华人民共和国行政区划代码: GB/T 2260-2007[S]. 北京: 中国标准出版社, 2007.
    [10] 中华人民共和国国家质量监督检验检疫总局. 县级以下行政区划代码编制规则: GB/T 10114-2003[S]. 北京: 商务印书馆, 2003.
    [11] 盖 森,熊 伟,刘建忠,等. 基于Proj. 4的空间坐标转换 [J]. 测绘工程,2012,21(2):29-31, 38.
    [12]

    Html Agility Pack[EB/OL].[2020-04-03].https://html-agility-pack.net/?z=codeplex.

    [13] 张 弟. DotSpatial开源GIS软件开发与研究[D]. 上海: 华东师范大学, 2014.
